1.项目背景与目标
随着气候变化和极端天气频发,水库作为重要的水利设施,其安全运行和高效管理至关重要。传统的人工巡查方式存在效率低、风险高、数据不连续、预警延迟等问题。
目标:
实时感知:对水库关键参数进行7x24小时不间断监测。
智能预警:基于数据分析,对异常状况进行分级预警。
科学决策:为水库调度、安全运行和应急管理提供数据支撑。
高效运维:实现远程监控和智能化管理,降低运维成本。
2.系统设计原则
先进性:采用成熟的物联网、云计算、大数据技术。
可靠性:传感器、通信设备具备高防护等级,适应野外恶劣环境。
可扩展性:采用模块化设计,便于未来增加监测要素或功能。
安全性:保障数据传输和存储安全,防止非法入侵和数据篡改。
经济性:在满足需求的前提下,优化方案,降低建设和运维成本。
3.系统总体架构
系统采用分层架构,自下而上分为四层:
3.1感知层(数据采集)
负责采集水库各项物理参数。
水情监测:
水位:雷达水位计、超声波水位计、压力式水位计。
雨量:翻斗式雨量传感器。
流速/流量:雷达流速仪、多普勒流量计。
大坝安全监测:
渗流/渗压:渗压计、测压管。

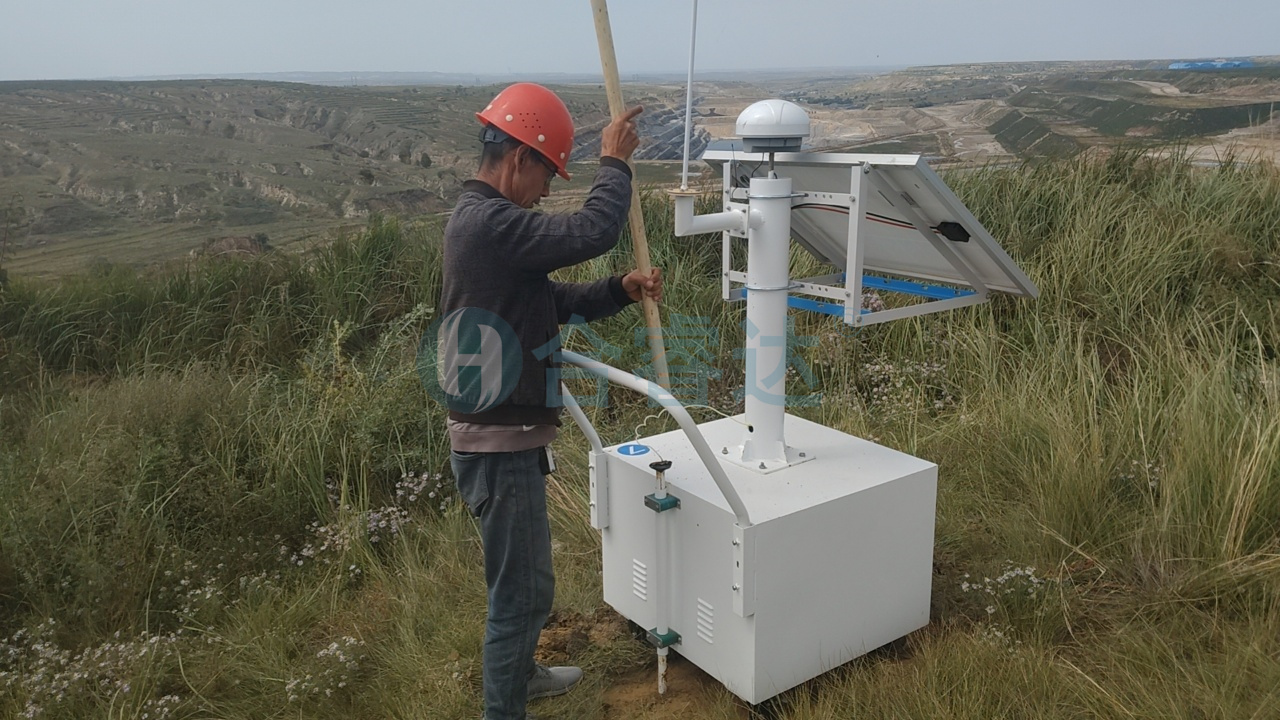

变形/位移:GNSS(北斗/GPS)接收机、测量机器人、倾角计、裂缝计。
应力/应变:应变计、土压力盒。
环境与视频监测:
视频监控:高清球机,支持AI分析(如人员入侵、水面漂浮物识别)。
气象站:风速、风向、温度、湿度、气压。
水质监测(可选):pH值、溶解氧、浊度、氨氮等传感器。
3.2传输层(网络通信)
负责将感知层数据稳定、可靠地传输到平台层。
有线通信:光纤(适用于距离近、有条件的监测点,如管理房附近)。
无线通信(主流):
4G/5G:通用性强,部署灵活,适用于大多数场景。
LoRa/NB-IoT:低功耗广域网技术,适用于电池供电、数据量小的传感器(如渗压计)。
微波/卫星通信:作为极端情况下或偏远无信号地区的备份通信手段。
3.3平台层(数据中枢与处理)
负责数据的汇聚、存储、分析和管理。
数据接收与存储:时序数据库(用于存储传感器高频数据)、关系型数据库(用于存储业务数据)。
数据管理与处理:数据清洗、格式化、入库。
模型与分析引擎:
水位-库容-泄量关系曲线模型。
降雨-径流预报模型。
大坝安全评价模型(如渗流稳定分析、变形趋势分析)。
AI智能识别:基于视频分析自动识别安全隐患。
3.4应用层(业务展示与交互)
为用户提供可视化界面和操作入口。
Web端监控中心:大屏可视化,展示水库全景、实时数据、报警统计、视频画面等。
移动APP:方便管理人员随时随地查看水库状态、接收预警信息。
报表系统:自动生成日报、月报、年报及各类统计分析报表。
4.核心监测内容与子系统
4.1水雨情自动监测子系统
监测内容:实时水位、降雨量、入库/出库流量。
功能:实时显示水库水雨情信息,提供超限(汛限水位、警戒水位)报警,为防洪调度提供依据。
4.2大坝安全自动化监测子系统
监测内容:表面位移、内部位移、渗流压力、浸润线、裂缝开合度等。
功能:实时掌握大坝结构性态,通过专业模型分析大坝安全趋势,对异常变形和渗流进行预警。
4.3视频与环境监控子系统
监测内容:库区全景、大坝坝体、泄洪设施、闸门启闭状态、周边环境气象。
功能:实现“远程可视化管理”,结合AI算法实现自动巡检和安全防范。
4.4预警与应急响应子系统
功能:建立多级(如提示、预警、报警)预警机制。当监测数据超过阈值或模型预测有风险时,系统通过平台消息、短信、语音电话等多种方式通知相关责任人,并可联动启动应急预案流程。
5.系统主要功能
1.全景一张图:在电子地图上集成展示所有监测点位置、实时数据、设备状态。
2.实时监控:24小时不间断监控各监测参数,数据动态刷新。
3.智能预警:自定义报警规则,实现分级、分类精准报警。
4.历史数据查询与分析:支持任意时间段的数据查询、曲线绘制、对比分析。
5.趋势预测:基于历史数据和模型,对水位、库容等进行短期预测。
6.设备管理:远程管理前端设备,监控设备在线状态、电量、信号强度等。
7.权限管理:多级用户权限控制,确保数据和操作安全。
6.实施建议与步骤
1.需求调研与勘察:明确监测目标、确定监测点位、现场环境勘察。
2.方案详细设计:完成设备选型、通信方案、供电方案、土建基础设计。
3.设备采购与安装:采购符合标准的设备,进行规范安装与调试。
4.软件开发与部署:定制开发或配置平台软件,部署在云服务器或本地服务器。
5.系统联调与试运行:打通全系统链路,进行稳定性测试和功能验证。
6.培训与验收:对管理人员进行系统操作和维护培训,完成项目验收。
7.运维与升级:提供长期的系统维护、数据备份和技术支持服务。
本水库监测系统方案通过构建一个“全面感知、可靠传输、智能处理、精准预警”的立体化监测网络,能够显著提升水库管理的数字化、自动化和智能化水平,有效保障水库大坝的安全运行,并在防洪减灾、水资源优化配置中发挥核心作用,是实现“智慧水利”的关键一步。
