时差法流量计

    一、产品详情

    时差法流量计基于流速面积法测流原理。声波在静水中传播时，有一恒定的速度，此传播速度会随水温、盐度、含沙量的变化发生一些变化，但当水流状况一定时，此传播速度是一定的。顺水流传播时，实际传播速度为声速加上水流速度；逆水传播时，实际传播速度为声速减去水流速度。在断面上、下游二固定点之间，声波顺水和逆水传播有传播时间差，测出时间差就能测得水流速度。用这种方法测量水流速度称为“时差法”。

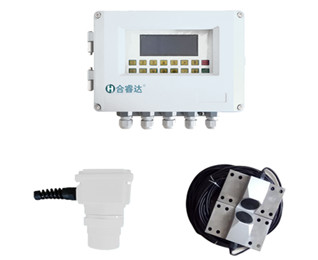

    声学时差法流量测流系统由一组（或几组）声学换能器、主机、信号电缆和电源组成。

    声学换能器接收测流控制器的指令发射声脉冲，并将接收到的声脉冲信号传送到测流控制器。测流控制器收集声脉冲在水中的传播时间、水位数据，通过传播时间差计算出水层平均流速，再结合过水断面面积和断面平均流速，从而得出断面流量。声学换能器内可以装有水位传感器，可同时将测得的水位数据传送给主机，也可以接入其它符合要求的水位计。

   二、设备应用

    时差法流量计可以用于各种河流，在渠道、管道上应用得更好。在天然河流上，需要较准确的流量自动测量时，应首先考虑使用这类流量计。流态紊乱，有正逆流的感潮河段也可以用此方法，它的实际使用范围很广。

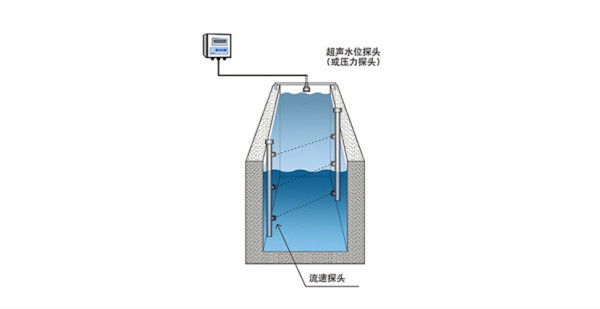

    三、安装示意图

    四、产品优势与特点

    1、时差法测速时接收的是另一换能器发射的声波信号强，接收判别处理正确；

    2、 时差法直接测量的是声脉冲在水中的传输时间，比较容易准确测量；

    3、时差法的声道和测流断面斜交，横过了整个断面，测流数据更准确；

    4、主机可安装于墙面、仪表箱、配电箱内，防护等级达到IP65，适用于大多数通用现场；

    5、换能器可以带水安装；

    6、适用各种河道、渠道、圆管、涵洞、非规则断面等45度角断面流速流量测量；

    7、每个声道独立的智能测量模块确保多声道测量的快速准确稳定；

    8、主机配备多种接口可以接入各种RTU或者液位计等设备；
