淤地坝安全监测预警系统是一套集传感器技术、数据采集与传输技术、数据分析处理技术、预警模型和应急响应机制于一体的综合平台。它像给淤地坝装上了“眼睛”和“大脑”，持续“感知”其健康状况，并在发现危险征兆时及时“报警”。

一、渗流监测设备

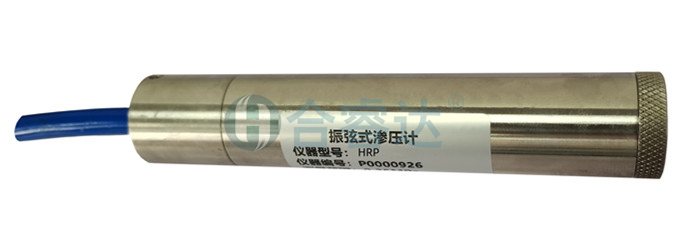

1.渗压计（孔隙水压力计）

功能：监测坝体浸润线位置、坝基渗透压力，判断渗流稳定性。

安装位置：坝体内部（沿坝高分层布设，重点在坝基、坝肩、排水体附近）；坝后排水棱体下游；潜在滑动面区域。

技术要点：采用振弦式或压阻式传感器，精度±0.1%FS；埋设深度需根据地质勘探数据确定，避免机械损坏。

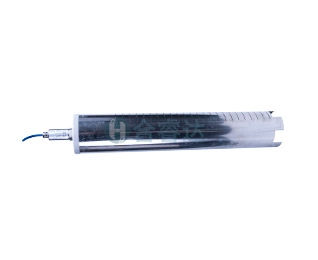

2.量水堰计

功能：测量坝后渗流量，分析渗流异常变化。

安装位置：坝脚排水沟或集水井出口处。

技术要点：三角堰/矩形堰可选，配备超声波水位计；需定期清理淤积物保证精度。

二、变形监测设备

1.GNSS位移监测站

功能：实时监测坝体表面水平/垂直位移。

安装位置：坝顶、下游坡肩、坝脚；地质薄弱带（如裂缝区）。

技术要点：定位精度：水平±2mm，垂直±3mm（RTK模式）；需防雷、防风设计。

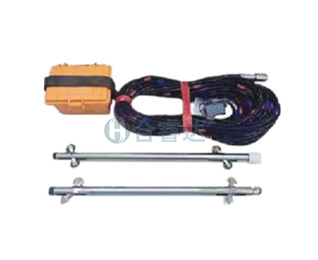

2.测斜仪

功能：监测坝体内部深层水平位移。

安装位置：钻孔埋入坝体内部（深度需穿透潜在滑动面）；

沿坝轴线每30~50m布设一孔。

技术要点：采用固定式或移动式探头，精度±0.1mm/m；导管需与坝体紧密结合。

三、环境监测设备

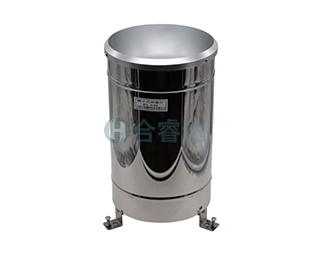

1.雨量计

功能：实时监测降雨强度，预警洪水风险。

安装位置：坝顶或附近空旷高地（避免遮挡）。

技术要点：翻斗式或雷达式，分辨率0.1mm；数据需与库水位联动分析。

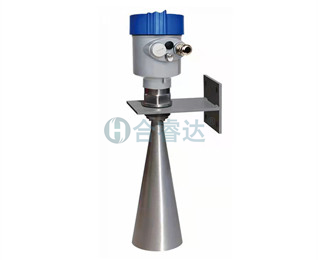

2.水位计

功能：监测库水位变化，辅助调度决策。

安装位置：坝前静水区（浮子式/雷达式）；输水涵管入口（压力式）。

技术要点：量程覆盖死水位至校核洪水位；雷达水位计精度±1cm。

四、视频监控设备

1.高清球机摄像机

功能：实时监视坝体表面、溢洪道、泄水口状态。

安装位置：坝顶制高点（全景覆盖）；下游坡脚（监视渗漏、管涌）；溢洪道控制室。

技术要点：200万像素以上，支持透雾、夜视功能；具备AI分析能力（如自动识别水面漂浮物）。

五、预警发布设备

1.声光报警器

功能：现场险情警报（如位移超限、水位骤升）。

安装位置：坝顶管理房；下游村庄入口处。

技术要点：声压≥120dB，闪光覆盖半径500m；支持远程无线触发。

2.无线预警广播

功能：向下游居民发布疏散指令。

安装位置：下游村落、道路节点。

技术要点：4G/5G联网，支持定时/应急播报；太阳能供电备用。

六、数据采集与传输系统

1.数据采集终端（RTU）

功能：汇集传感器数据，远程传输至监控中心。

安装位置：坝顶监测房（防水防尘箱体内）。

技术要点：支持RS485/Modbus/LoRa等协议；内置4G/北斗双模通信。

2.太阳能供电系统

功能：为野外设备提供稳定电力。

安装位置：监测站附近无遮挡区域。

技术要点：光伏板≥200W，蓄电池容量≥100Ah；支持30℃~60℃宽温运行。

七、设备布设原则

1.针对性：根据坝型（均质坝、心墙坝）、风险等级（大/中/小型）确定设备密度；

2.冗余性：关键参数（如位移、渗流）需交叉验证；

3.实时性：高危坝体采用分钟级数据采集频率；

4.防破坏：野外设备需防盗、防雷、防生物啃咬设计。
