各位关注四川合睿达的朋友们，大家好！今天我们带您了解《小型水库安全监测能力提升试点项目实施方案（一库一策）设计图册》的阅读与施工注意事项。

本图册是项目实施的核心技术指南与行动纲领，聚焦多宗水库，依据“一库一策”原则，详细规划了坝体变形、渗流渗压、坝顶坝脚视频监控、通讯网络等关键环节的监测设施建设方案。

阅读与施工时，请重点关注以下要点：

一、设计图册阅读要点

1.整体结构与内容

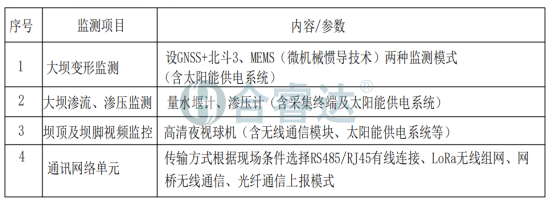

图册涵盖多宗水库的监测设施建设，包括坝体变形监测、大坝渗流/渗压监测、坝顶及坝脚视频监控、通讯网络单元建设等。

设计依据包括《水利水电工程安全监测设计规范》、《土石坝安全监测技术规范》、《混凝土坝安全监测技术规范》、《大坝安全监测仪器安装标准》、《水利水电工程测量规范》等，在合同执行过程中，需结合最新版本执行。

2.图纸与表格解析

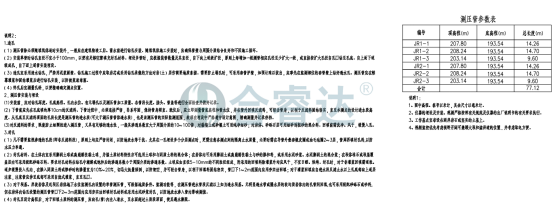

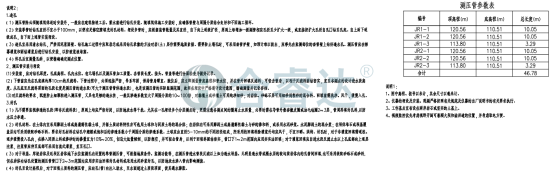

工程图纸：重点关注尺寸标注、材料规格、数量及工程量表等。

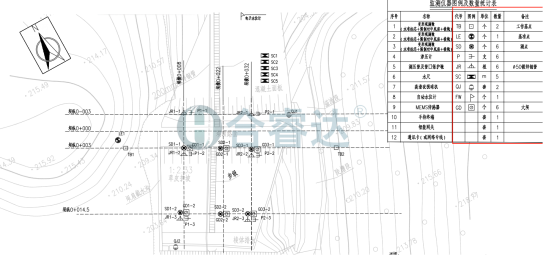

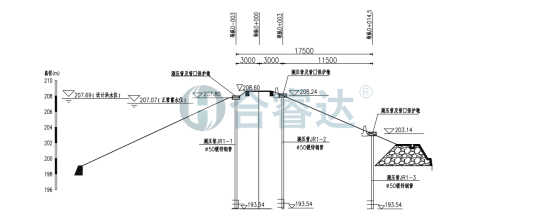

设施布置图：例如下图水库的监测仪器分布图：渗压计、水尺、高清夜视球机、自动水位计等等，需要根据图纸核对仪器的代号、数量及备注等等。

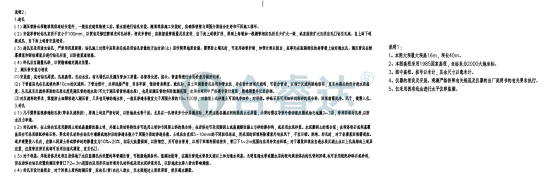

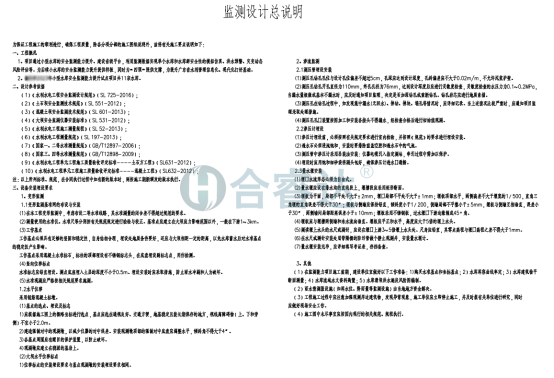

设计总说明：明确高程单位（米）、仪器安装规范（需按出厂说明书执行）、工作基点布置要求（如试压油主线）及水位标准依据（监测断面水位）。

3.技术规范与标准

参考《水利大坝工程安全监测工程监测数据报告编制规范——土石坝工程》（SL 632-2012）等文件，确保监测数据报告符合行业标准。

无人机参数（如最大负重、悬停精度、RTK位置精度）需在设计中明确，并作为施工依据。

二、施工注意事项

1.严格按图施工

设计、施工、监理单位须严格依据图纸施工。确需变更时，应编制优化方案并履行正式变更手续。

关键部位（如坝体监测点位）施工前，须复核其设计的合理性，确保符合相关规范及现场实际情况。

2.设备选型与安装要求

2.1选型原则：

质量可靠、性能稳定（优先选用如太阳能供电系统、自动水位计等成熟设备）。

环境适应性：充分考虑取电便利性、抗电磁干扰能力及极端天气下的运行稳定性。

避免过度或无效建设。

2.2安装规范：

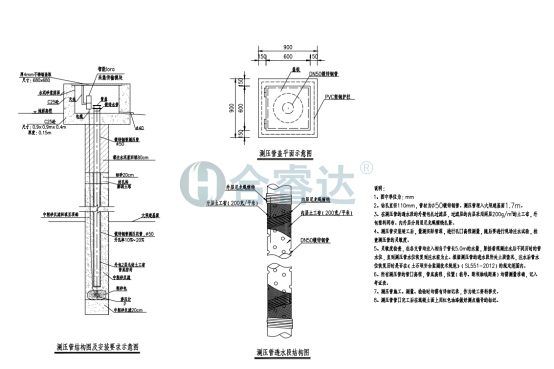

埋设安装：设备埋设部位的渗漏点处理须严格遵循规范及出厂说明书要求；工作基点布置应位于试压油或试压粉主线上。

无人机安装：需满足规定的悬停精度、垂直/水平精度及RTK位置精度等技术要求。

3.施工质量与安全管理

3.1质量控制：

施工单位承担质量主体责任。

监理单位须对关键工序（如坝体监测设施安装）实施全过程旁站监督，发现问题立即责令整改。

3.2安全防护：

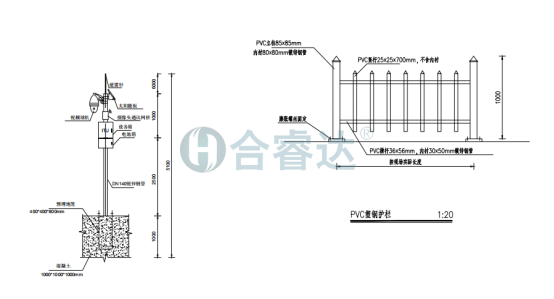

监测设施顶部须加装有效保护装置，以防人为或意外破坏。

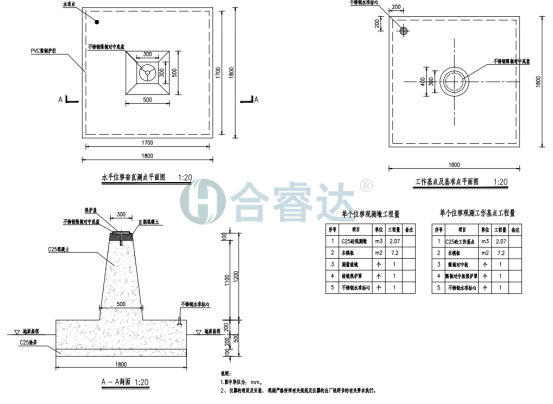

观测墩、水准标站等设施的埋设须符合堰坝顶部安全防护标准。

进度管理：按照“统一规划、统一标准、统一实施、统一管理”原则推进。

4.后期维护与运维保障

制度与保障：建立健全运行维护制度，明确运维资金来源渠道及责任主体。

定期巡检：严格执行巡检计划（洪水期每日、非洪水期每周），重点检查坝体结构、排水系统、监测设备等运行状况。

技术应用：积极引入智能化技术（如AI、物联网IoT），提升监测效率；结合白蚁智能监测等专项方案，强化特定风险防控。

5.协调与监督机制

项目法人、设计单位、施工单位须密切协作、高效沟通。

县级水利部门须全过程参与并监督施工图设计评审、设备安装调试及工程验收等关键环节。

加强廉政建设，杜绝违规操作，确保项目实施过程公开、公正、廉洁。

三、结语及案例图册赏析

设计图册的阅读需综合考量规范要求、图纸细节及技术说明；施工阶段则应严格按图执行、规范设备选型、强化质量与安全管理，并兼顾后期运维。通过多部门协同与技术创新，确保项目高质量交付，为水库安全运行奠定坚实基础。

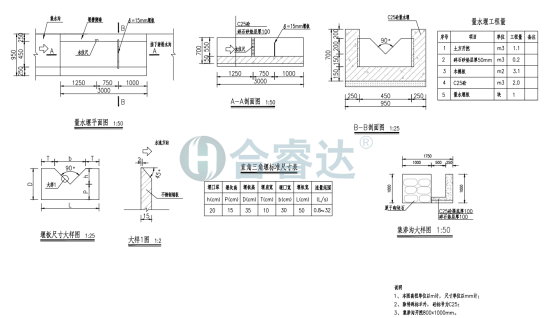

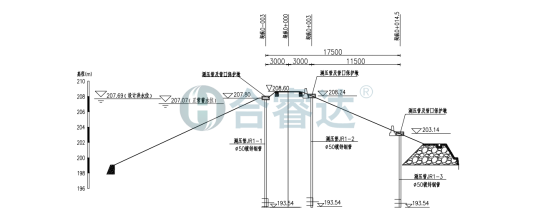

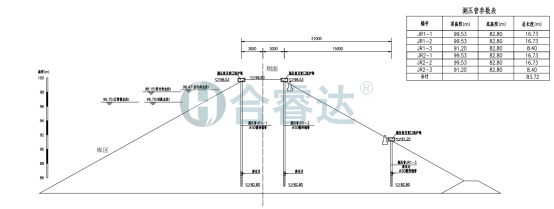

案例图册部分：
