金属结构在线监测系统的原理
发表时间:2023-05-08 10:31:01

    一、系统介绍



    金属结构实时在线监测系统覆盖了水利水电(启闭机、钢闸门、升船机、引水压力钢管、水泵)、起重机械(起重机、电梯等 卷扬提升机械)、等工业设备。



    二、系统原理



    金属结构在线监测系统基于金属结构、电机、液压缸的结构特点和轴承的故障机理以及现代信号处理技术、计算机技术、人工智能技术和网络通讯技术等建立的,具有先进性、可靠性、实用性和可扩展性等特点。





    水工金属结构的故障问题主要有腐蚀、应力超标、振动问题、焊缝问题、启闭力问题等,影响其安全运行的因素主要有运行环境、结构应力、动力响应、运行姿态、门槽水力学参数、启闭机运行状态、运行操作管理人员素质等动脉等。针对以上影响水工金属结构安全运行的关键性因素,我们将对以下几个方面对其监测及其分析:

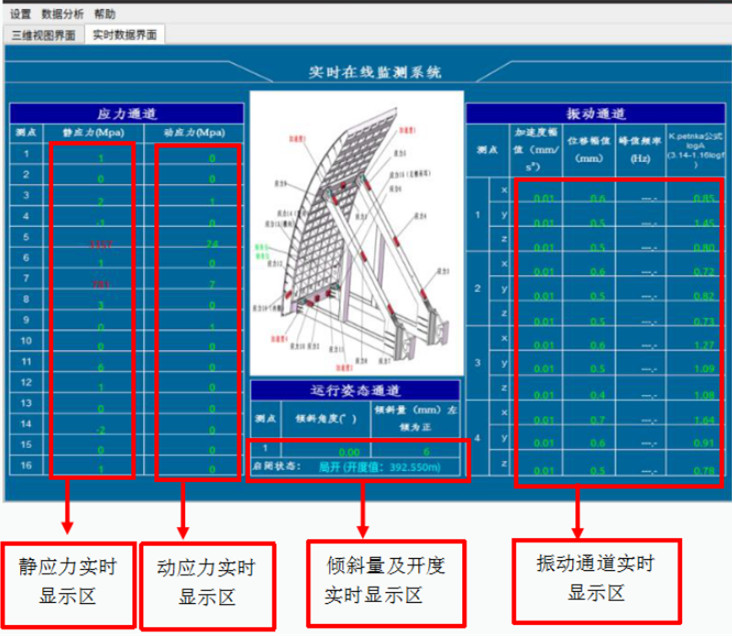

  (1)应力监测:对闸门的主梁、门轴柱、斜撑杆、顶底枢等主要构件进行应力监测, 并对闸门的结构强度进行评估。



  (2) 运行姿态监测:对闸门运行姿态进行监测,实时掌握闸门运行情况,并对其 进行运行安全性评估。



  (3)顶底枢及卷筒轴承处监测:对闸门顶枢轴、底枢蘑菇头、卷筒轴轴承的运行状态进行监测,实时掌握顶枢、 底枢、卷筒的受力状态及运行状态,并对其进行安全性评估。



  (4)振动监测:



    对闸门、门蘑菇头等位置进行激动监测, 实时掌握闸门的动态特性,并对其进行运行安全性评估。



    对启闭机的电机、减速箱、卷筒、液压油缸的振动监测,实时掌握启闭机、电机、减速箱的动态特性,并对其进行运行安全性评估。


  (5) 轴向位移监测:对卷筒的轴向位移进行实时监测,判断轴向窜动的严重程度,实时掌握卷筒动态特性,并对其进行运行安全性评估。



  (6)转速监测:对电机转速,辅助振动监测进行启闭机状态的综合分析。
