一、项目背景
水是个世界性问题,目前水源的缺失已经引起世界各国的关注,究其缺水的原因,很大一部分是来自水源地被污染,相对污染的最大比例是城市污水的排泄,城市污水大多来自于企业污水排放,垃圾的污染。规模化养殖场每天排放的污水量大、集中,并且污水中含有大量污染物,如重金属、残留的兽药和大量的病原体等,因此如不经过处理就排放于环境或直接农用,将会造成当地生态环境和农田的严重污染。
随着经济水平的提高,农村地区生活水平得到改善,同时产生的生活污水也高于以往。由于农村居民污水治理意识薄弱,导致农村地区污染日益严重。因此投资于监测和监管,提供一个有效、实用先进的监测系统和解决方案,加强环境监测变得迫在眉睫,建立污染源在线监测系统、污水处理校验系统,提高水质监测能力,势在必行。其主要衡量指标有PH值、电导率、氨氮、总磷、CDD、浊度等。
二、系统概述
污水水质监测系统是由污水排放监测点(图像站、水质站、流量站)、污水水质在线监测平台组成。系统可实现对企业废水、城市污水、农村污水、养殖业污水的自动采样、流量的在线监测和主要污染因子的在线监测以及现场情况的抓拍;实时掌握污水中污染物排放总量,实现监测数据自动传输;由监测点对水质参数自动采集、处理、保存和远程通讯传输,污水水质在线监测平台部署于云服务器上,对数据进行汇总、整理和综合分析。水质站用于监测河道排污口水质信息,采用有人看管、无人值守的管理模式。
污水排放监测点系统由采样系统、测量系统、数据采集传输系统三部分组成。采样系统由泵、采样管路、专用采样器、控制单元等构成。测量系统由测量仪器及数据采集终端构成。数据采集传输系统由数据采集终端及通讯模块构成。
三、系统拓扑图
四、系统主要功能
1、实时监测污水的主要指标PH值、电导率、氨氮、总磷、CDD、浊度,为污水排放是否达标提供依据;
2、实时监测污水排放量;
3、实时回传现场抓拍照片,监测现场环境;
4、平台对数据进行汇总、整理和综合分析。
五、平台介绍
1、水质在线监测平台利用计算机对遥测数据快速处理和加工成各种数据报表,及时向有关人员提供信息服务,并提供相应的业务支持和管理功能。
中心平台系统主要由以下部分组成:云服务器、平台软件、数据库。
服务器主机:阿里云平台
平台软件:水质在线监测系统
数据库:mysql数据库
2、平台管理
登录界面
3、设备系统管理
4、数据管理
一、系统介绍
合睿达金属结构实时在线监测系统覆盖了水利水电(启闭机、钢闸门、升船机、引水压力钢管、水泵)、起重机械(起重机、电梯等卷扬提升机械)、等工业设备。
二、系统原理
基于金属结构、电机、液压缸的结构特点和轴承的故障机理以及现代信号处理技术、计算机技术、人工智能技术和网络通讯技术等建立的,具有先进性、可靠性、实用性和可扩展性等特点。在这些设备运行过程中,提取其外部状态信号, 如激振、应力、声发射、振动、压力脉动、温度和其他过程量信号,通过对这些状态信号的采集、存储、分析、比较,判断设备内部潜在的或已经形成的机械和电气故障,为设备维护部门提供第一手信息和资料,从而实现预知维修,并通过振动数据分析,实现精密维修,缩短维修用时,为检测维修制度合理化提供准确的数据基础。
水工金属结构的故障问题主要有腐蚀、应力超标、振动问题、焊缝问题、启闭力问题等,影响其安全运行的因素主要有运行环境、结构应力、动力响应、运行姿态、门槽水力学参数、启闭机运行状态、运行操作管理人员素质等动脉等。针对以上影响水工金属结构安全运行的关键性因素,我们将对以下几个方面对其监测及其分析:
(1)应力监测:对闸门的主梁、门轴柱、斜撑杆、顶底枢等主要构件进行应力监测, 并对闸门的结构强度进行评估。
(2) 运行姿态监测:对闸门运行姿态进行监测,实时掌握闸门运行情况,并对其 进行运行安全性评估。
(3)顶底枢及卷筒轴承处监测:对闸门顶枢轴、底枢蘑菇头、卷筒轴轴承的运行状态进行监测,实时掌握顶枢、 底枢、卷筒的受力状态及运行状态,并对其进行安全性评估。
(4)振动监测:
对闸门、门蘑菇头等位置进行激动监测, 实时掌握闸门的动态特性,并对其进行运行安全性评估。
对启闭机的电机、减速箱、卷筒、液压油缸的振动监测,实时掌握启闭机、电机、减速箱的动态特性,并对其进行运行安全性评估。
(5) 轴向位移监测:对卷筒的轴向位移进行实时监测,判断轴向窜动的严重程度,实时掌握卷筒动态特性,并对其进行运行安全性评估。
(6)转速监测:对电机转速,辅助振动监测进行启闭机状态的综合分析
三、系统运维图
合睿达金属结构实时在线监测系统可无缝连接机组的状态监测系统形成水电站设备智慧运维系统(如下图)。
四、系统集成
我公司经过反复试验,计算和验证,选用优质传感器采集数据,研发高精度A/D转换采集板卡,自行编制数据处理、显示、存储及分析软件,定制并采购优质电控箱柜,将在线监测的全部环节集成为系统,进行整体安装和部署,系统示意图如下。闸门监测主要项目和显示界面如下图所示,针对不同工程,还可定制显示内容。
当一个工程具有多孔闸门须同时监测其工作状况时,可按下图所示,依据工程现场条件,将多扇闸门的数据显示、存储工控机集成在一个电控柜内,以节省闸房操作空间。
一、生态流量监管背景
生态流量是指水流区域内保持生态环境所需要的水流流量。近年来,一些水电站因下泄生态流量不足造成部分河段减水、脱水甚至干涸,一定程度上影响了河流的正常生态功能和群众的生产、生活。为保障河湖生态用水,推进小水电绿色发展,维护河流健康生命,水利部发布了《水利部生态环境部关于加强长江经济带小水电站生态流量监管的通知》(水电[2019]241号)。为做好小水电站生态流量监管平台建设工作,水利部组织编制了《水利部办公厅关于印发小水电站生态流量监管平台技术指导意见的通知》(办水电函〔2019〕1378号)。
二、生态流量在线监测系统整体架构
生态流量在线监测系统以自动化流量和视频监控为主,可集成水位站、水质监测、视频监测系统等功能,系统通过多种传输方式,实时、准确地将遥测发送站采集到水情数据传输到后台。通过水位数据、闸门开度值(或泄放流量的钢管口径大小)及该电站大坝设计资料等数据计算出当前生态流量泄放值。便于水利监管单位及时掌握水电站的流量下泄情况,保障下游河流的生态用水。
三、生态流量在线监测系统功能
生态流量在线监测系统包括下几个功能模块:
系统概括:包括设备总数,在线情况等,公告通知,今日报警等情况。
实时监测:对每一台设备运行状况的检测,实时采集的数据流量,站点在地图上的分布等。
电站信息:可以在线查看电站信息。
统计报表:对采集数据进行分析统计,走势图、柱状图,以及按日、月、年查询,并支持数据导出。
设备管理:对设备安装地点,备注说明,多级树状分类进行集中式管理。
系统设置:开设账号供他人使用,系统日志、权限分配进行查看设置。
四、数据展示
生态流量一张图 自动生成流量曲线
流量报表 小水电站监测管理
考核管理 视频数据叠加监控
五、硬件系统

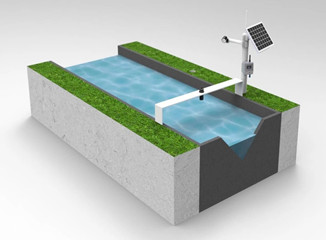

六、安装效果图
城市内涝是指由于强降雨或连续性降雨超出城镇排水系统的承载能力,导致地面积水成灾的现象。通常,当积水深度达到15-20厘米,对交通造成显著影响并引发次生灾害时,即可认定为城市内涝发生。
(一)主要原因
近年来城市内涝频发,其根源主要在于:
(1)气候因素:夏季高温引发强对流天气,导致局地短时强降水或持续性降雨集中。
(2)地形因素:部分城区地势低洼,易汇集周边区域径流。
(3)排水系统问题:地下管网、雨水口存在淤堵、老化或设计标准偏低,遭遇超标准降雨时不堪重负。
(4)地表硬化:城市地表被大量不透水材料(如混凝土、沥青)覆盖,雨水难以下渗,地表径流激增。
(二)危害威胁
内涝对城市运行和居民生活构成重大威胁:
(1)城市功能瘫痪:交通主干道严重积水受阻,导致城市局部甚至整体运行陷入瘫痪。
(2)生产生活受困:严重影响市民正常出行、工作和生活秩序。
(3)基础设施损毁:积水浸泡易引发电缆故障、设备损坏,造成停电、通讯中断等一系列连锁问题。
(4)经济损失巨大:直接财产损失(如车辆、商铺、地下设施泡水)及间接损失(如交通中断、停工停产)给城市发展带来显著负面影响。
作为支撑城市发展的关键基础设施,排水系统的失效已成为引发城市灾害的重要因素。鉴于内涝频发及其造成的严重后果,建设完善的城市内涝监测预警系统刻不容缓,这是提升城市韧性、保障公共安全和促进可持续发展的必要举措。
为有效应对暴雨等极端天气事件,解决城市内涝问题(即因排水系统超负荷导致的地面积水灾害),本建设旨在系统性提升城市防洪排涝能力。核心目标在于最大限度减轻内涝损失,保障城市在强降雨条件下的安全运行。具体建设目标如下:
(1)提升排水系统效能:显著增强城市排水管网、泵站等基础设施的排水能力(容量)和处理效率,确保在强降雨时能够快速、有效地排除积水,防止形成灾害性内涝。
(2)构建雨洪资源化体系:建立健全城市的雨水收集、蓄滞(贮存)与综合利用系统,源头削减排入管网系统的雨水量,实现雨洪资源化利用。
(3)优化城市下垫面:通过改进地面铺装材料(增加透水性铺装)和提升绿化覆盖率(如建设下沉式绿地、雨水花园),有效增加雨水下渗,显著减少地表径流量。
(4)强化规划管控:在城市规划、土地利用及项目开发中严格规避易涝高风险区,科学布局基础设施,确保城市发展的长期韧性与可持续性。
(5)增强应急响应与社会韧性:提升公众及企业的内涝风险防范意识;完善内涝监测预警系统;强化应急管理预案和响应能力,以减轻内涝事件对居民生活、经济活动及关键基础设施的冲击。
本监测系统的核心价值在于构建城区内涝风险点全域实时感知网络,并赋能智慧决策,显著提升城市防洪排涝韧性。其核心功能与价值体现在:
(1)全域实时监测:对城区关键风险点(包括道路低洼路段、涵洞、隧道、下穿式立交桥、地下停车场、旅游景点等)的积水水位进行连续、自动、高精度实时监测。
(2)高效信息传输:通过稳定可靠的无线通信网络,将监测数据实时、远程传输至城市防汛预警综合调度平台。
(3)智能预警响应:系统基于预设阈值或智能算法,自动触发多级预警,第一时间向防汛管理部门推送风险信息。
(4)全局态势掌控:为防汛管理部门提供实时、全面、可视化的城区内涝态势全景图,实现“一图知涝情”。
(5)科学决策支撑:基于精准、实时的积水数据与预警信息,为排水设施的动态调度、应急资源精准投放以及抢险救灾指挥提供关键、科学的决策依据,极大提升响应效率和处置效果。
本监测系统集实时监测、智能分析、联动控制与信息发布于一体,主要实现以下核心功能:
(1)公众出行安全预警:交通管理部门实时获取各路段积水水位,并通过广播、电视、交通诱导屏、手机APP、导航软件等多渠道,动态发布积水信息和绕行指引,有效引导公众规避深水危险区域,最大限度减少涉水风险与损失。
(2)现场风险可视化警示:在立交桥、隧道等关键风险点部署LED信息屏,实时显示当前积水深度,并动态发布“允许通行”、“谨慎通行”、“禁止通行”等直观、强制的警示信息,实现现场安全主动防控。
(3)排水设施智能联控:监测点与周边排水泵站建立智能联动机制。系统根据预设阈值或智能算法,自动触发排水泵组的启停指令,实现积水快速、精准、自动化抽排,显著提升应急响应速度和排水效率。
(4)综合态势可视化监控:监控中心集成数据与视频监控信息,可在电子地图上直观展示各监测点实时积水深度、历史趋势及现场视频画面,实现“一屏观涝情、一图知全局”的综合态势感知。
(5)多级智能告警机制:当监测到积水水位超过预设安全阈值或设备运行状态异常(如掉线、故障)时,系统自动触发声光、弹窗、短信、APP推送等多级告警,第一时间通知相关责任人。
(6)开放互联平台融合:监测软件平台提供标准API及数据接口,无缝对接并融入城市防汛预警综合调度平台,实现数据共享与业务协同,支撑城市级防汛指挥决策。
(1)建立基于传感网络技术的实时、可靠的涝情数据监测系统。为涝情应急决策提供数据支持;
(2)建立基于传感器技术的内涝监测系统可在排水通道出现堵塞情况时第一时间发现、排除堵情;
(3)建立稳健的无线通信网络实现传感数据与控制设备和指挥中心的连接,实现多点同时监测,中心统一指挥调度;
(4)通过监测平台控制前端声光报警器,当水位到达阈值时,实时提醒人员、车辆禁止进入积水路段,避免损失;
(5)监测平台进行数据统计,支持历史数据查询,有利发现问题路段;
(6)实时了解积水路段信息,提高管理水平。
(1) 系列标准《城市监控报警联网系统系列标准》GA/T669
(2) 《安全防范视频监控联网系统信息传输、交换、控制技术要求》GB/T28181-2011
(3) 《安全防范工程技术规范》GB50348-2004
(4) 《视频安防监控系统技术要求》GA/T367-2001
(5) 《视频安防监控系统技术要求》GA/T367-2001
(6) 《中华人民共和国公共行业标准》GA38-92
(7) 《水文测报装置遥测水位计》GB/T11830-1989
(8) 《国务院办公厅关于做好城市排水防涝设施建设工作的通知》
(9) 水利部《水文基础设施建设及技术装备标准》(SL276-2002)
(10)国家防汛指挥系统工程水情信息采集系统分类设计指导书
(11)《水文情报预报规范》GB/T22482-2008
(12)《水文自动测报系统设备基本技术条件》SL/T102-1995
(13)《水文资料整编规范》SL247-1999-96

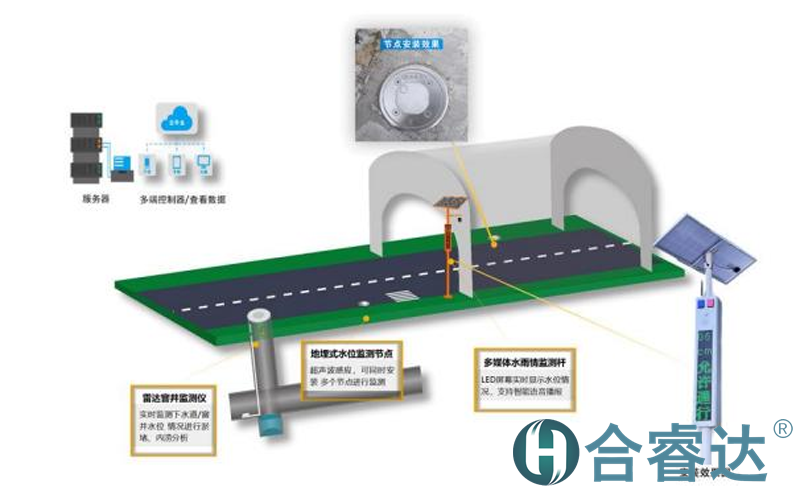

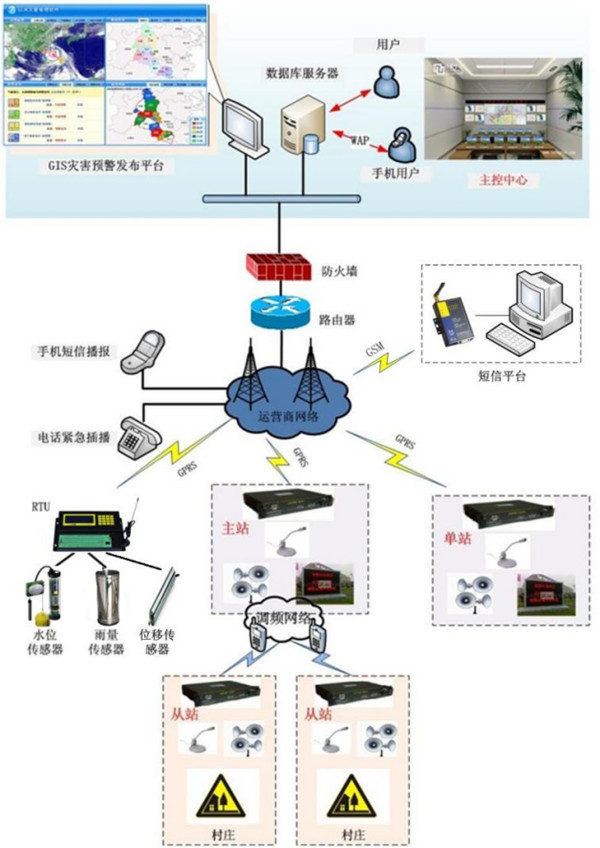

城市内涝监测预警系统是基于水位传感、图像识别、预警发布、物联网等技术研发设计的一套监测预警系统。系统对积水点进行实时的水位监测,通过无线物联网传输给远程管理平台或移动手机用户。当达到预警阈值时,前端声光报警模块提示预警,远程管理平台、手机端用户实时接收到监测数据。

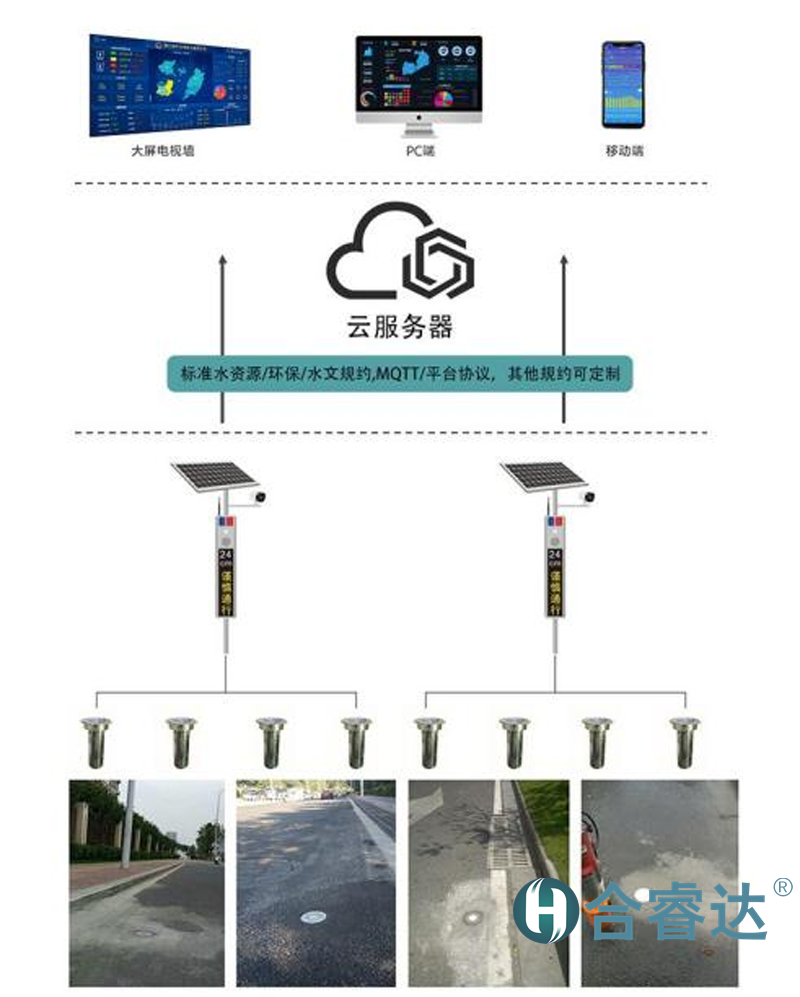

地埋式液位传感器通过积水探测器超声波接口监测地面积水深度,并通过内置LORA通信方式上报采集与预警终端,终端通过4G上报云服务器,为行业用户指挥决策提供数据支持,提升城市水文监测能力。同时可通过LORA通信方式传送至附近网关进行现场预警指示。
(1)地埋式液位传感器
实时监测路面积水点,数据无线传输,实时监控。
(2)采集与预警终端
采集与预警终端进行数据收集,将水位计和雨量计的收集数据反馈到服务器上,服务器建立相应的监测平台,处理及分析各监测点上报的水位和雨量数据,并及时发布相应的预警信息。

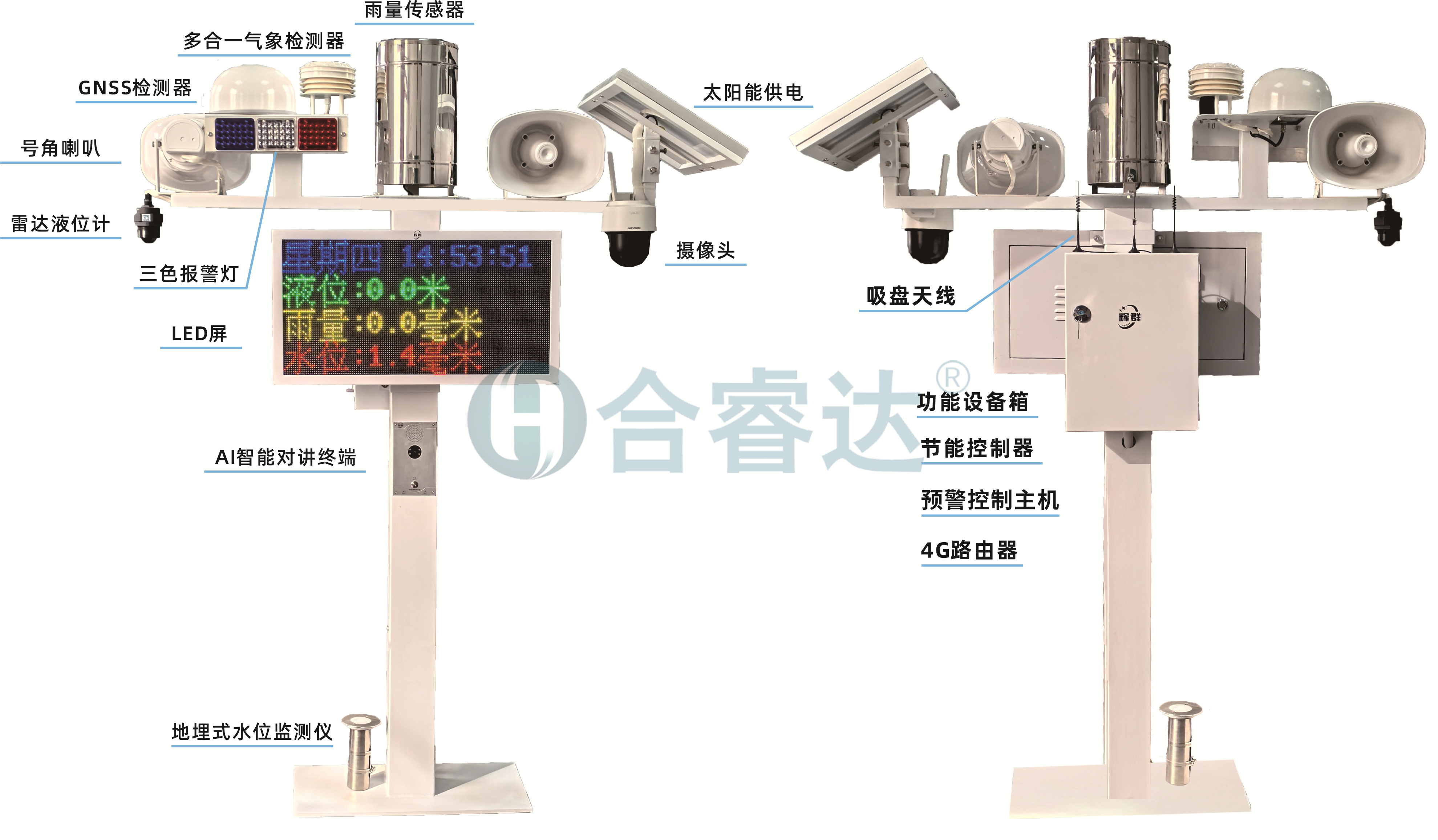

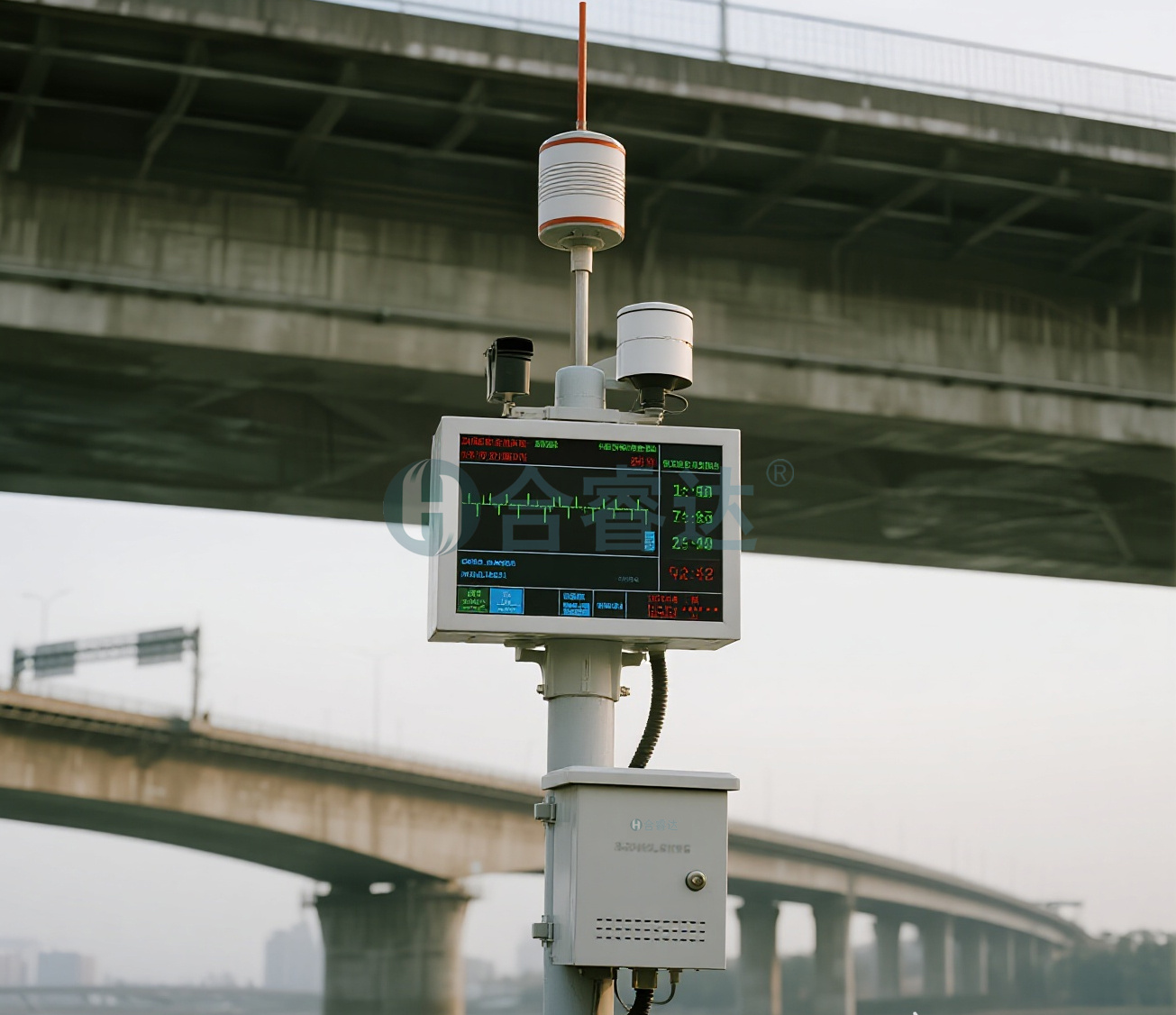

(3)多媒体水雨情监测杆
通过连接地地埋式水位传感器、雨量计计算当前雨量,实时显示现场水位信息,并进行超限声光预警,减少了不必要的财产损失,方便城市交通的正常运作。
(4)采集与预警监测平台
将硬件所采集到数据在整编分析系统中得到展示,并且可以对硬件采集数据进行查询功能,包含各种监测数据的展示,远程控制。
2.2组网方式
(1)监测层:由地埋式水位传感器收集前端数据,利用原有视频监控杆挂网关传输实时监测数据。
(2)传输层:公共网络4G;自组网络LORA和蓝牙。
(3)监控层:中心监控层PC端、手机端。
(4)发布层:由声光报警器发布警示信息。
2.3产品参数
2.3.1液位传感器技术参数
(1)水位量程:0~200cm;
(2)测量精度:≤1cm;
(3)支持电极与电导率双重校核触发功能;
(4)雨量:可具备扩展雨量计功能;
(5)数据储存容量:16MB;
(6)传输方式:LORA\NB-IOT\蓝牙;
(7)信号穿透:能够穿透2m以上的路面积水;
(8)LORA通信:报文加密传输。支持数据主动上报和查询和应答双重工作模式;
(9)采集方式:支持定时和加密采集。定时时间0-24H可设置;电极触发后加密采集;
(10)设备唤醒方式:支持蓝牙唤醒,蓝牙扫描时间<3秒;支持磁吸触发;电极触发唤醒;
(11)低功耗:支持多级低功耗工作模式。休眠电流<10uA,蓝牙扫描电流<100uA,LORA通信及水位采集电流<50mA;
(12)电源:内置锂亚电池及聚合物复合电容,电池容量≥38000mAH;
(13)防护等级:IP68;
(14)外壳:支持双层304不锈钢防护,材质为不锈钢、工程塑料,便于设备检修与电池更换;
(15)连续工作时间:支持无积水情况下3年以上;
(16)参数修改及控制方式:支持本地蓝牙参数设置、数据提取、升级;支持物联网平台通过LORA主机对液位探测器进行远程参数设置。
(1)输出功率:整机输出功率100W;单路喇叭功率≥30W;
(2)报警方式:支持自定义预警内容(内容可为文字、多种格式音频(高清音频)、语音(打电话))的报警;支持远程下发GB2312格式文字播报报警;支持预制快速播报内容,用户可通过按钮选择设备已预制的播报内容报警;支持循环报警及单次循环播报模式(播报次数设置);
(3)通信功能:支持全网通4G通讯远距离通信功能;支持实现本地LORA组网,可接收配套的积水深度、雨量等参数信息的预警信息;亦可兼容不同厂商的监测设备发送的预警信息进行联动告警;
(4)配置功能:设备即插即用,支持远程配置,支持多途径配置功能:包含本地串口配置和BLE近场通信配置功能,CAT1网络配置、GSM短信配置功能,系统平台远程调试配置及管理;
(5)配置内容可包含站点属性、管理广播站号码权限、播放内容、播报次数、多种级别的报警音等;
(6)语音切换:支持触发式语音和近场语音切换功能;
(7)报警次数:可自定义报警次数,默认状态下的语音重复播放为1-100遍;
(8)接口与显示:具备本地参数设置和一键预警、消警物理按键,广播分级延时逐级预警功能;主机带3.2寸TFT显示屏,显示接入液位传感器的水位、LORA信号强度,预警等级等。
(9)定位功能:支持GPS/北斗定位功能;
(10)支持自定义红橙黄蓝4种颜色或单红色指示灯告警提示功能;
(11)LORA通信:支持报文的加解密通信,开阔环境下保证5km通信距离;
(12)供电:太阳能板≥80W、电池≥20AH;
(13)LORA主机管理:数据展示具备安装位置的实时地图位置信息、4G信号强度、设备在线信息、水位采集值、预警等级、物联网卡信息、基于国密算法的原始加密报文及解密报文;支持远程参数设置、远程的预警命令的下发和消警。
积水预警配置平台可以将LoRa主机采集到的传感器数据发送到服务器上,其功能包括:
(1)基于GPS一张图展现内涝监测点位置;
(2)设备历史数据;
(3)积水实时报警;
(4)数据统计预警;
(5)设备参数配置;
(6)声光报警联动,设置积水报警阈值。

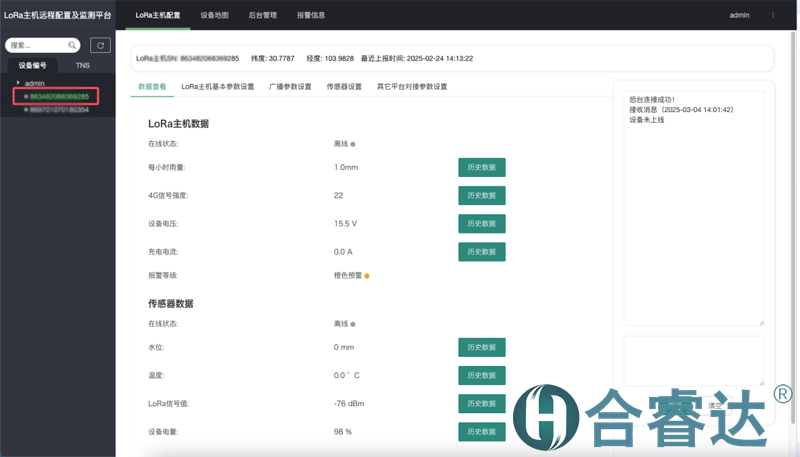

查看历史数据

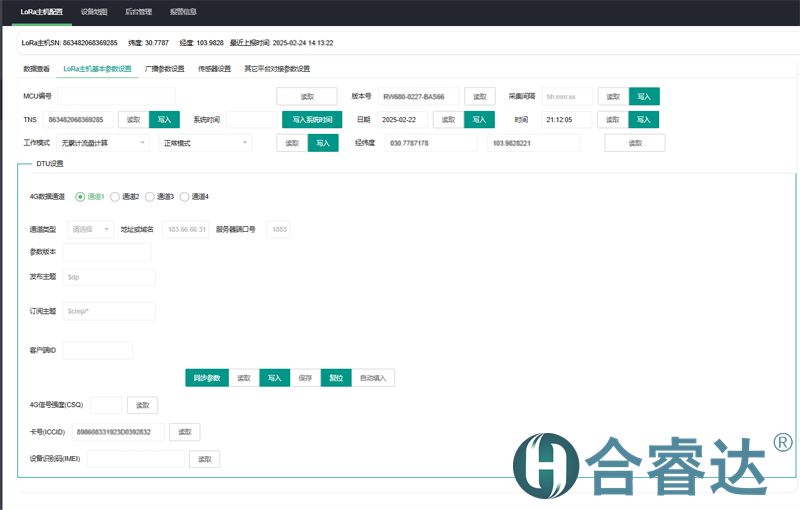

采集与预警终端基本参数设置

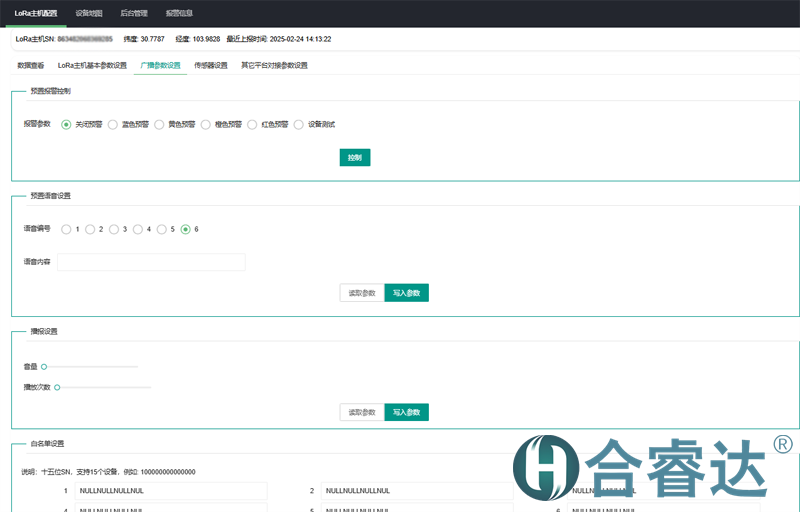

广播参数设置

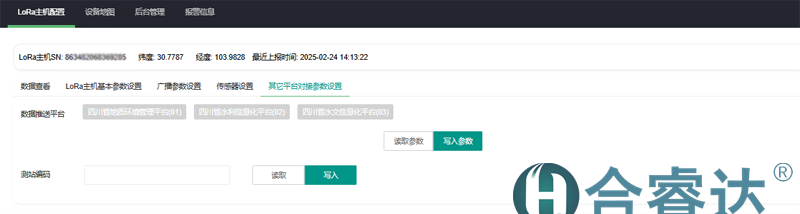

其它平台对接参数设置

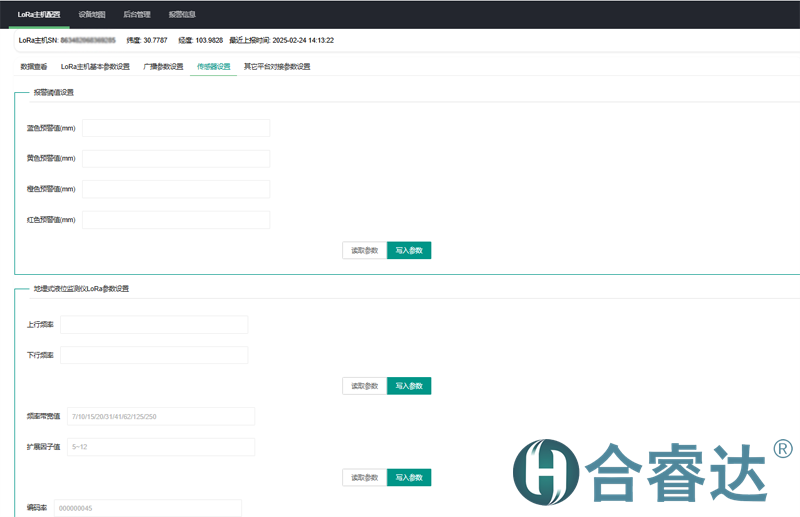

传感器设置

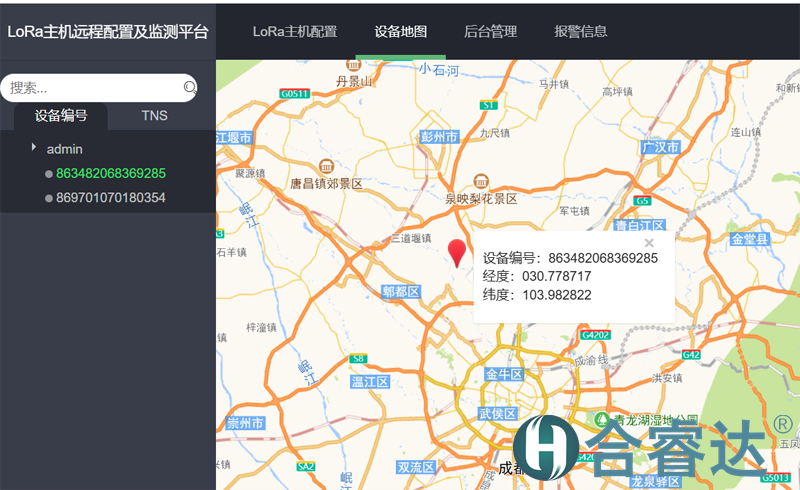

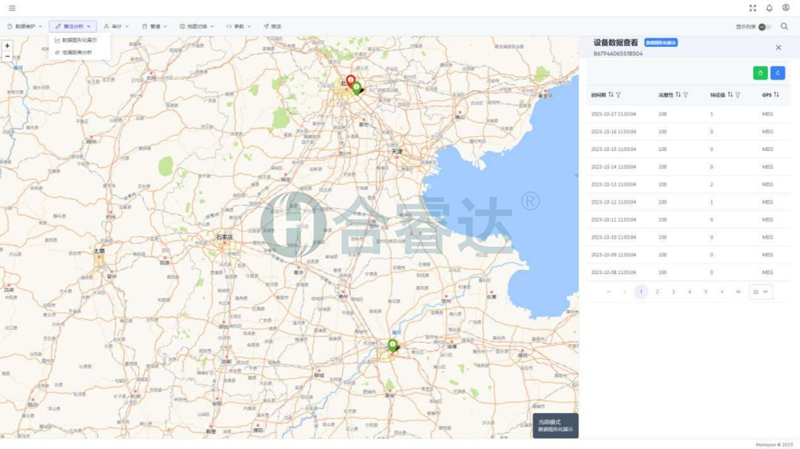

设备地图

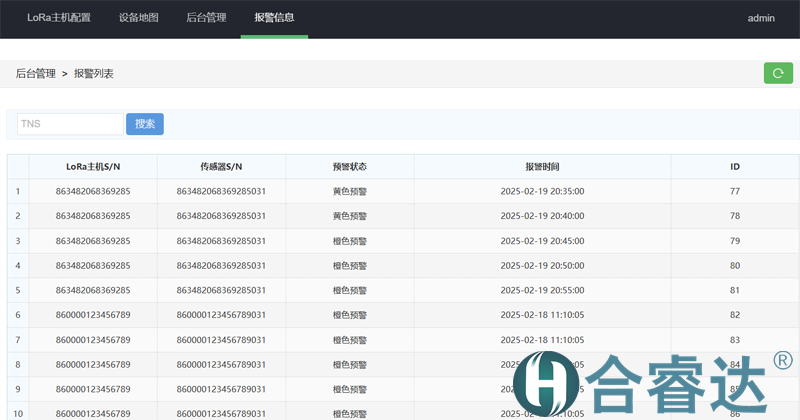

报警历史信息
(1)主要功能
1.采集各节点的液位数据,查看历史数据。
2.手机端可同时监测多个设备。
3.手机端可通过蓝牙设置工作参数。
4.用户可使用手机端查看各节点数据。
5.具备上传各节点的电池电压功能。
(2)手机端展示

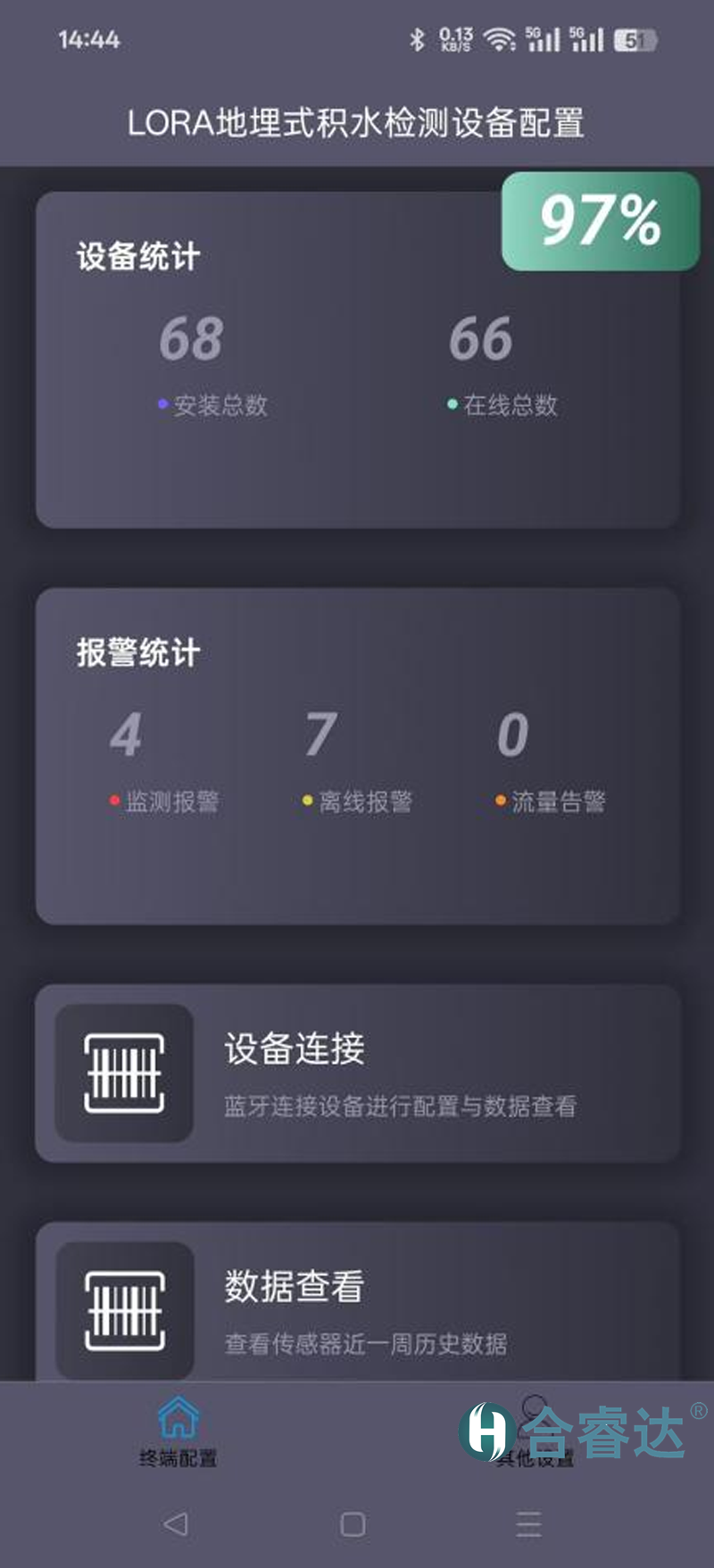

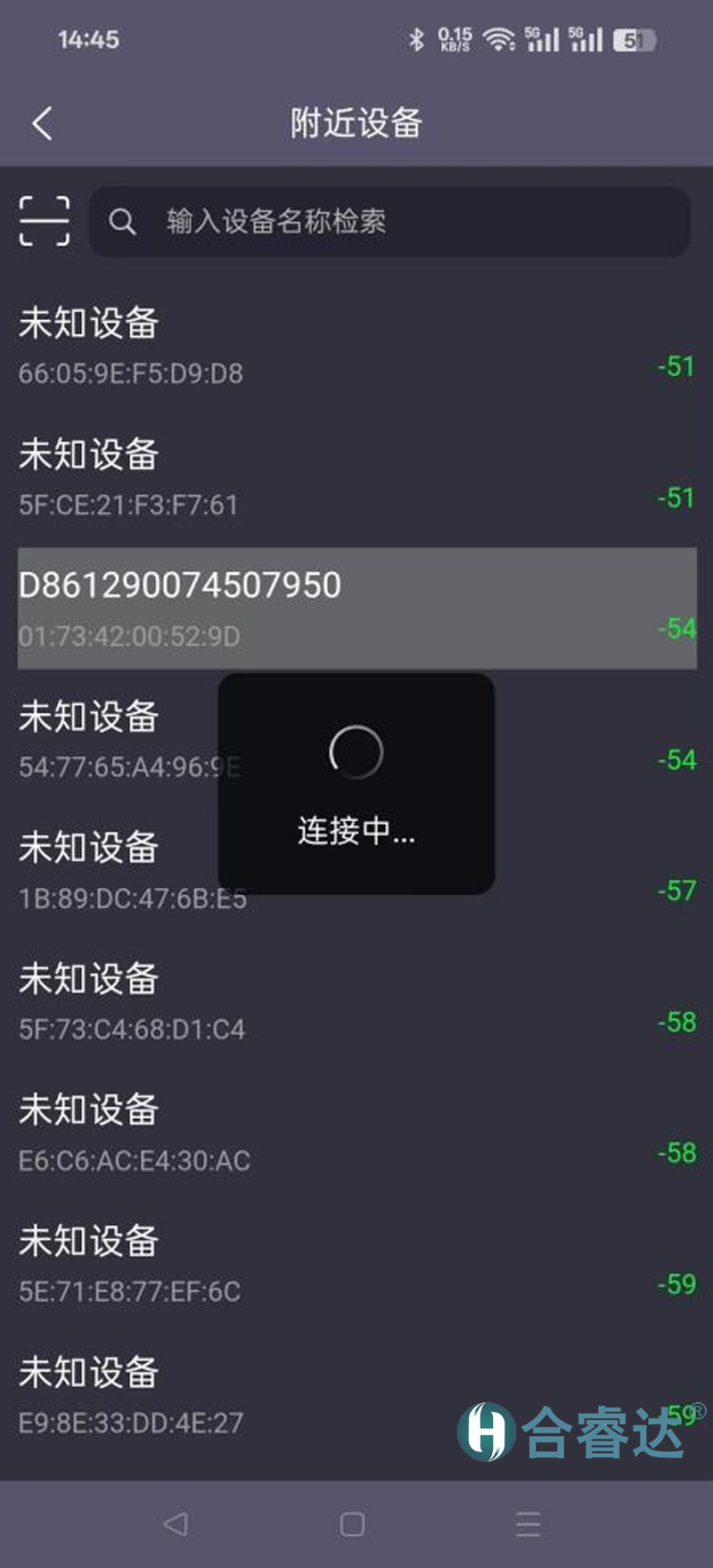

首页设备蓝牙连接示意图

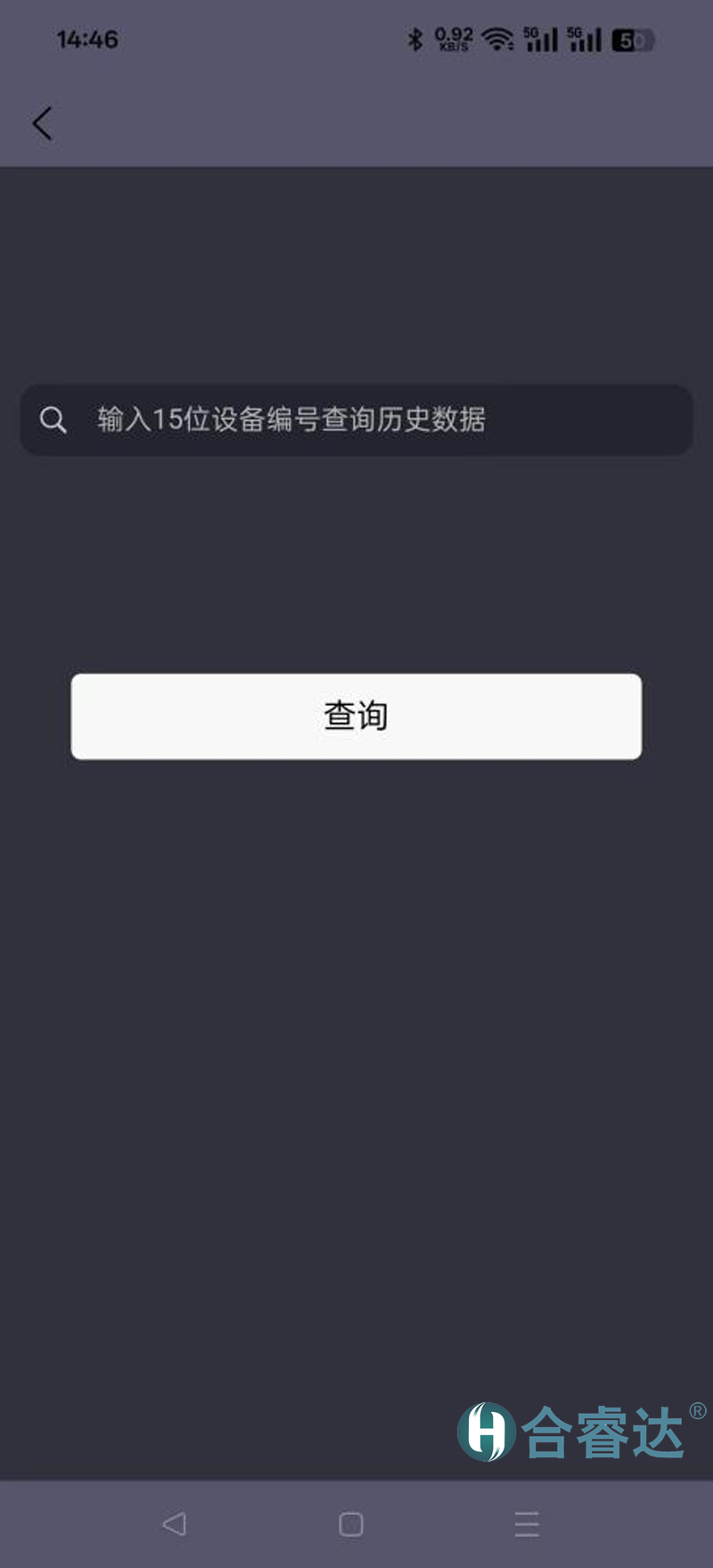

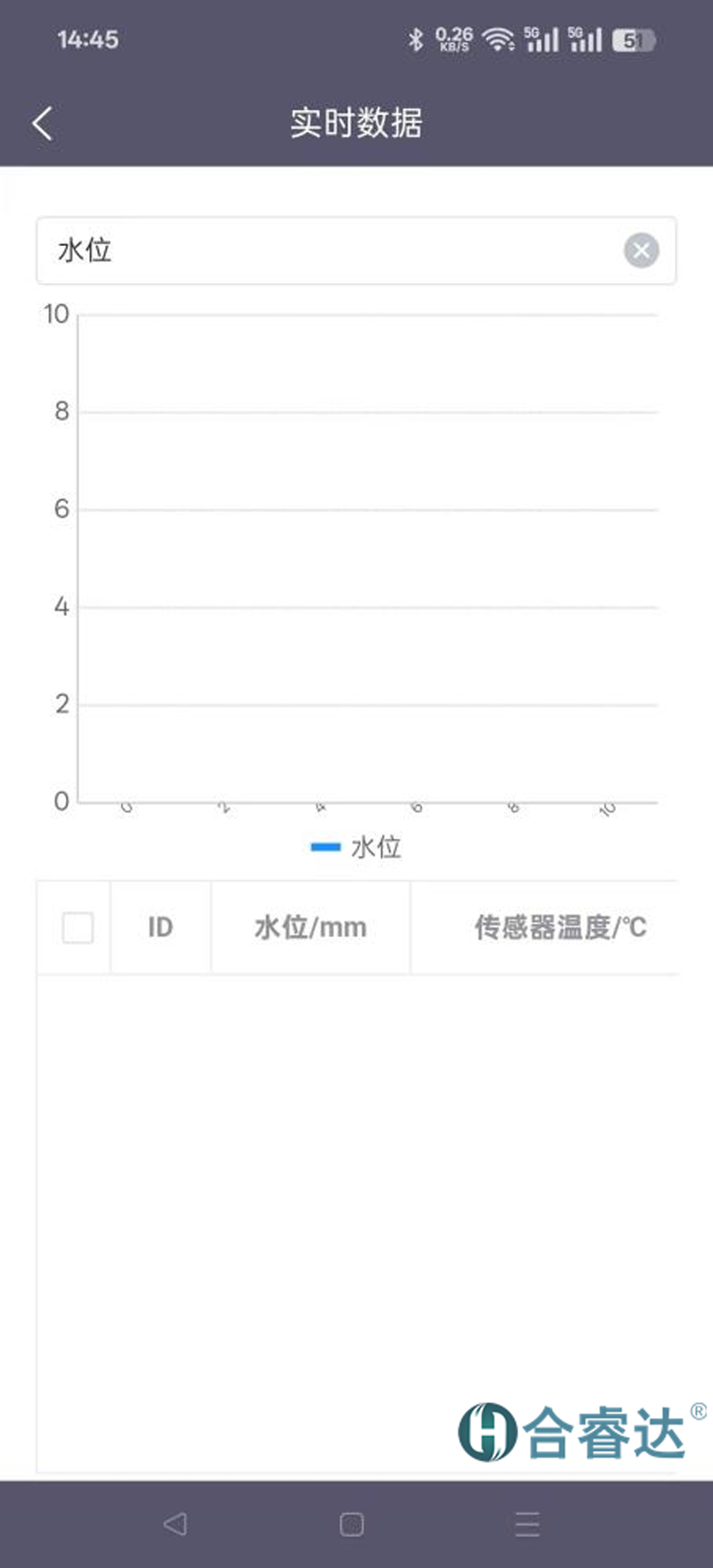

手机端历史数据画面示意图

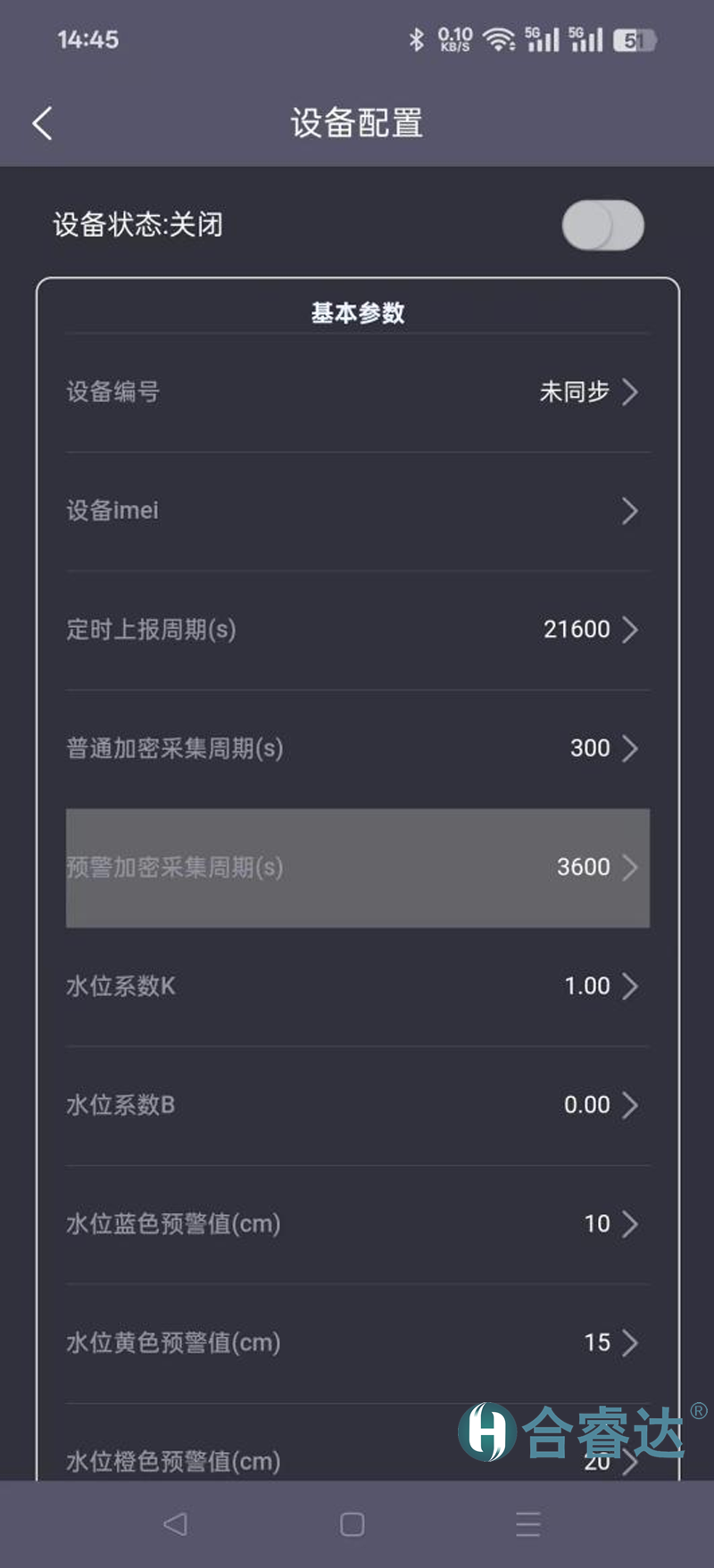

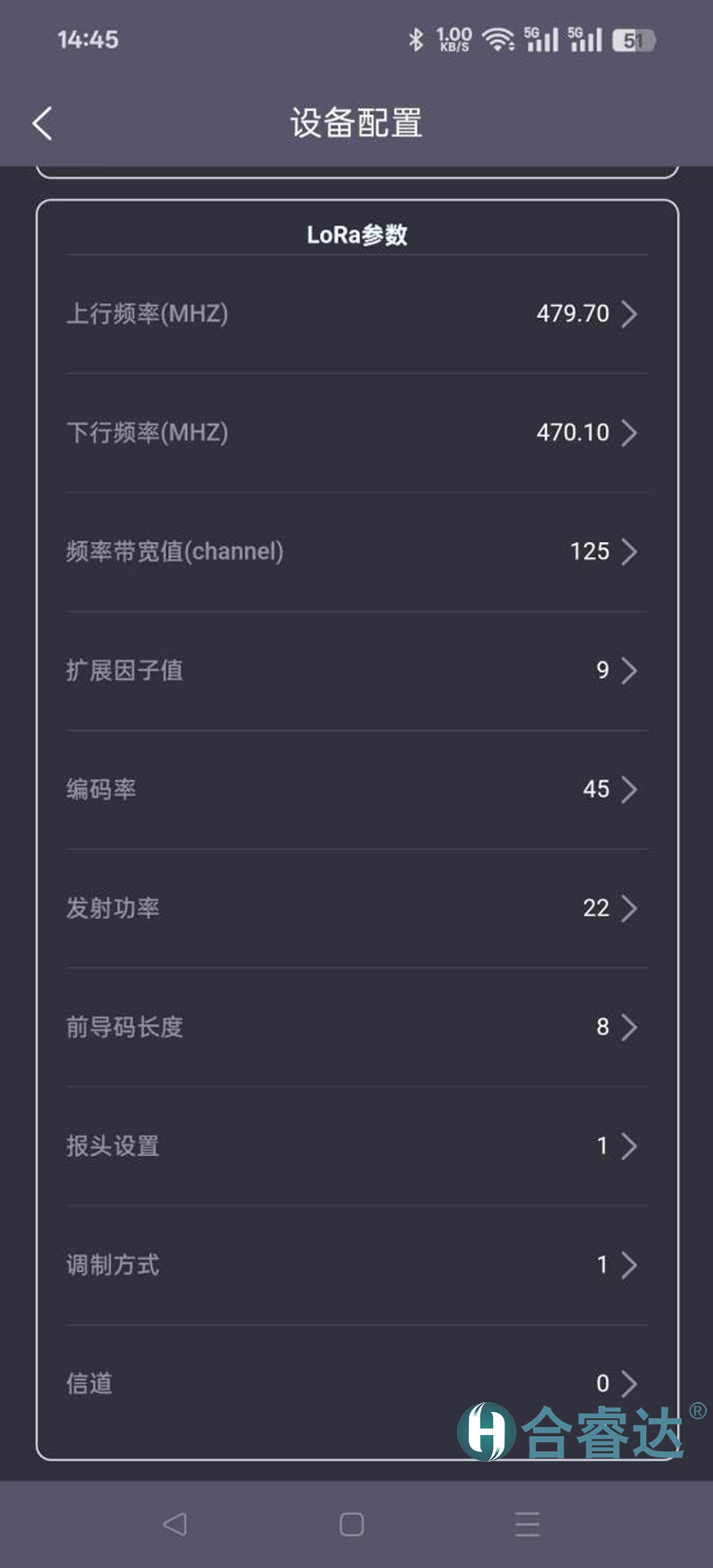

基本参数配置示意图LoRa参数配置示意图
3.1设备照片

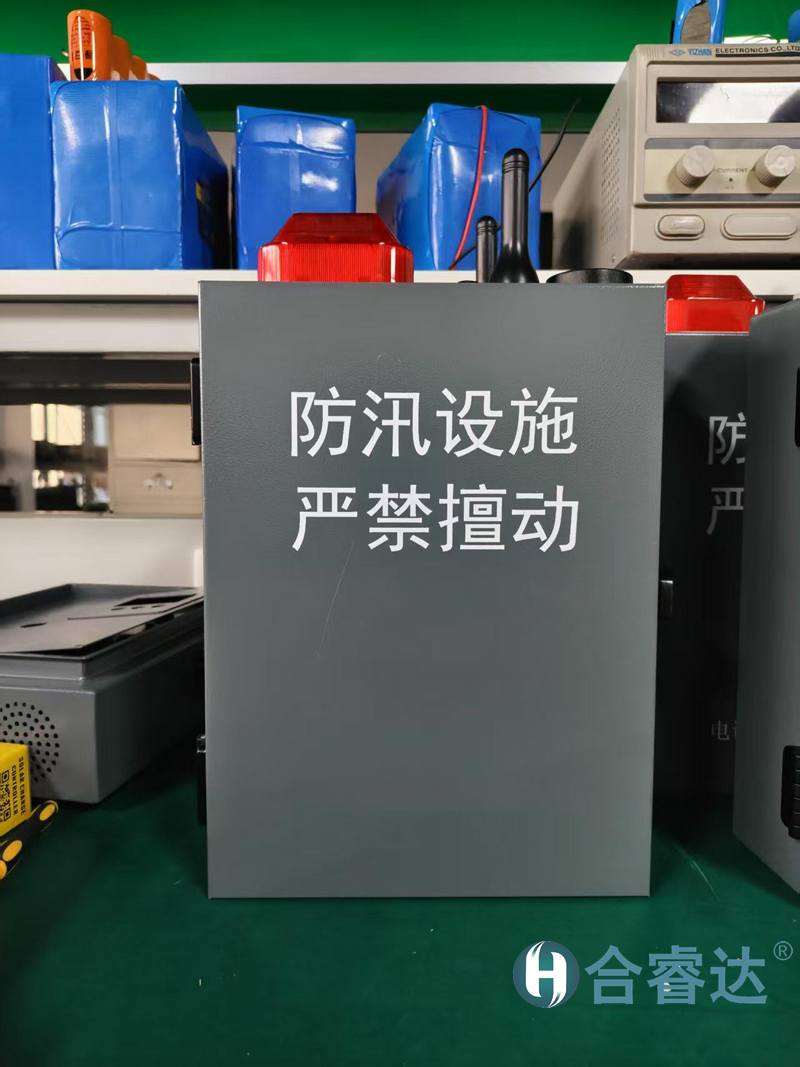

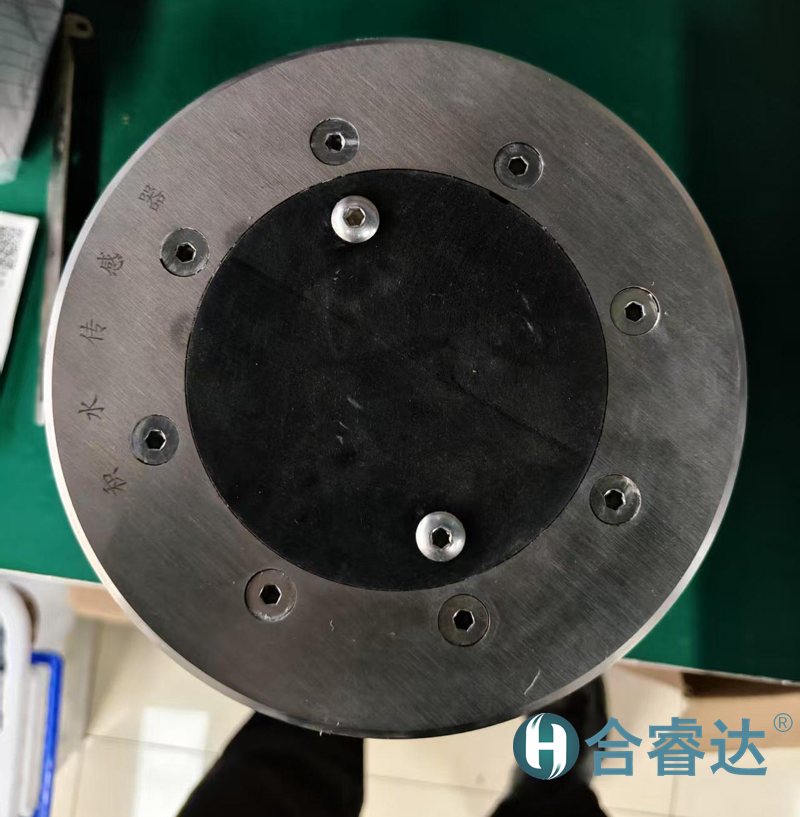

液位传感器采集与预警终端

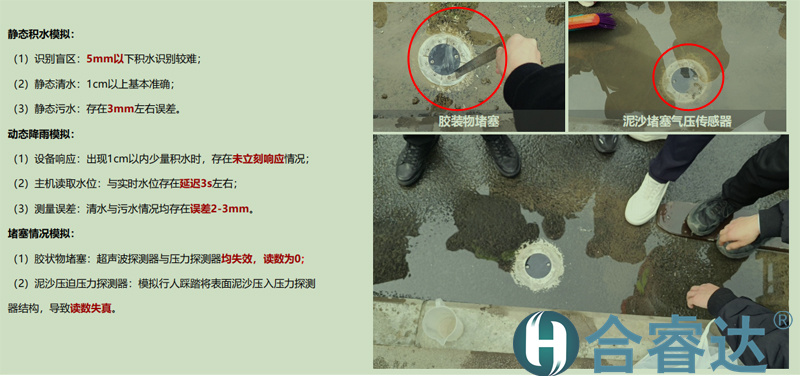

堵塞测试

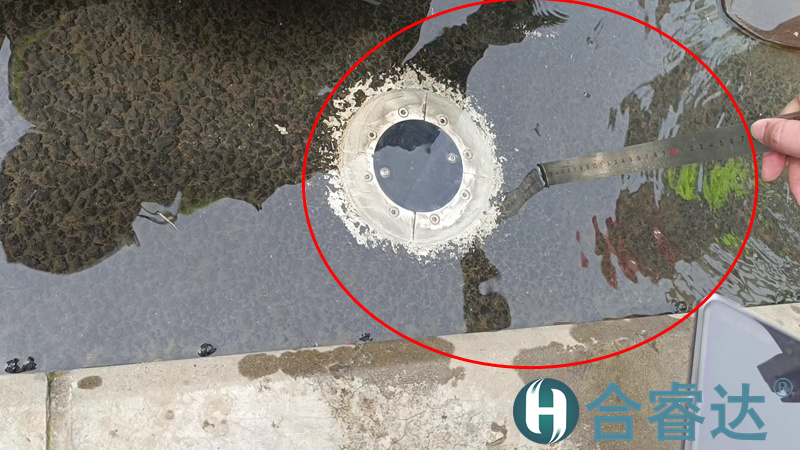

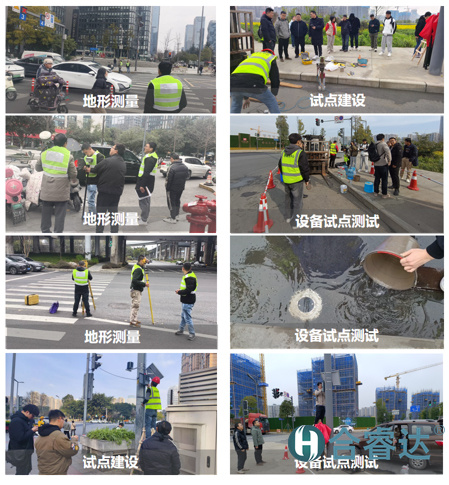

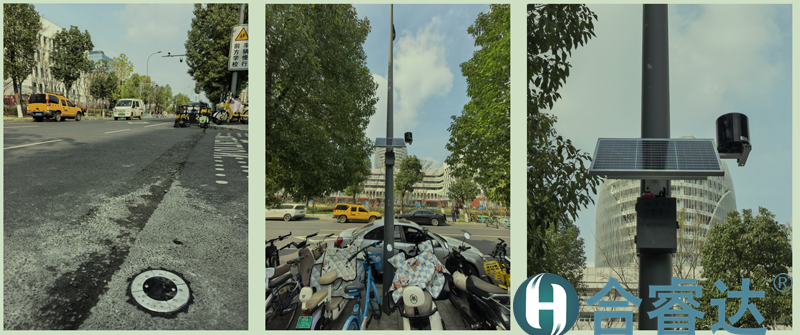

现场情况
四、联系方式
四川合睿达自动化控制工程有限公司
地址:成都市成华区成致路50号银龙国际11栋504-505
电话:400-068-7978
一、背景
管道会因地质沉降产生非均匀应力集中效应导致形变,进而诱发周边生态系统的渐进式结构损伤,严重情况下可能引发管道完整性管理失效风险。传统人工巡检模式存在监测盲区大、响应滞后等缺陷,难以满足现代管道全生命周期管理的需求。建立基于多源传感物联网的管道本体变形监测,通过实时感知管道力学状态演变,可以及时预警地质灾害的发生,实现管道的安全控制,减少因地质灾害造成的管道破坏,为管道的运行维护策略提供保证。
二、监测方案概述
管道通过地质灾害区域的部分管线通常要承受增长的纵向应变,因此获取管道纵向应变的变化是管道力学监控的主要内容。取得了管道的应变变化数据,就可以利用材料的应力应变关系判别管道的力学状态。
依据材料力学强度理论及弹塑性失效机理,管道结构在外部载荷作用下,当主应力组合或等效塑性应变达到材料屈服强度或极限应变阈值时,即发生强度失效或屈曲失稳。因此管道设计时根据管材和管道的几何尺寸规定了管道的容许应力或容许应变。
通过监测数据能够掌握管道在外力作用下的力学行为和变形趋势,因此与操作条件下荷载(内压、温差)引起的应力或应变和管道弹性敷设产生的弯曲应力或应变进行组合,与容许应力或容许应变进行比较,就可以对管道的力学状态进行评价,通过将加速度转换为信号的传感器,测量空间加速度,就可以全面准确地对管道本体变形趋势进行监测,此外还可以利用位移传感器测量管道的裂缝和位移量,对管道的裂缝进行长期的相对位移变化监测。
三、 合睿达管道位移自动化监测方案介绍
(一)、监测目标
支墩稳定性:实时监测支墩位移、沉降、倾斜等形变参数。
应力应变:检测支墩结构应力变化,预防因荷载超限导致的破坏。
(二)、监测技术选型
2.1感知层(传感器)
监测参数 | 传感器类型 | 技术特点 |
位移/沉降监测 | 高精度GNSS定位 | 毫米级精度,适应复杂环境 |
倾斜角度、振动 | MEMS倾角传感器 | 低功耗、实时响应 |
应力应变 | 振弦式应变计 | 长寿命、分布式监测 |
2.2设备参数
①GNSS监测一体机
型号 | HRS-001 |
信号 | 北斗、GPS、GLONASS、Galileo |
精度 | 平面:±(2.5+0.5×10-6×D)mm 高程:±(5+0.5×10-6×D)mm |
功耗 | ≤2W |
通讯 | 支持4G、5G全网通 |
MBT | 80000小时 |
防护等级 | IP69 |
②一体式智能采集仪
型号 | HRSZNJC |
倾角量程 | ±90°(三向) |
倾角精度 | ±0.1 |
加速度量程 | ±2g |
加速度精度 | ±1mg |
定位模式 | GPS+北斗 |
数据输出 | 倾角数据、加速度数据、定位坐标、信号强度 |
防护等级 | IP67 |
③振弦式应变计
型号 | HRS-10 | HRS-15 | HRS-10M | HRS-15M | |
尺寸参数 | 仪器标距 | 100mm | 150mm | 100mm | 150mm |
有效直径d | 20mm | 20mm | 23mm | 23mm | |
端部直径D | 33mm | 33mm | 33mm | 33mm | |
性能参数 | 测量范围 | 3000με(拉伸1500με;压缩1500με) | |||
分辨力 | 0.015%F.S | ||||
拟合/端基精度 | 0.1%F.S/0.5%F.S | ||||
测温范围 | -40℃~+80℃ | ||||
测温灵敏度 | ±0.1℃ | ||||
测温精度 | ±0.5℃ | ||||
温度修正系数 b | 13με/℃ | ||||
弹性模量 Eg | 150~800MPa | 800~1500MPa | |||
耐水压 | 0.5MPa、1MPa | 2MPa | |||
绝缘电阻 | 50MΩ |
3. 数据处理与分析
边缘计算:在网关端进行数据预处理(滤波、异常值剔除)。

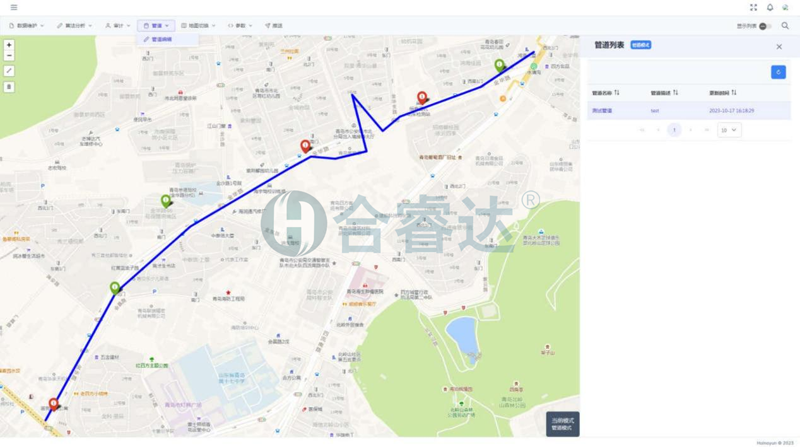

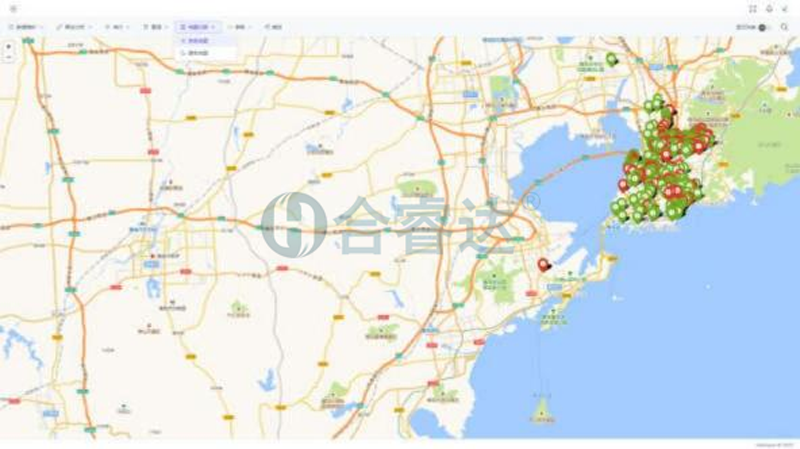

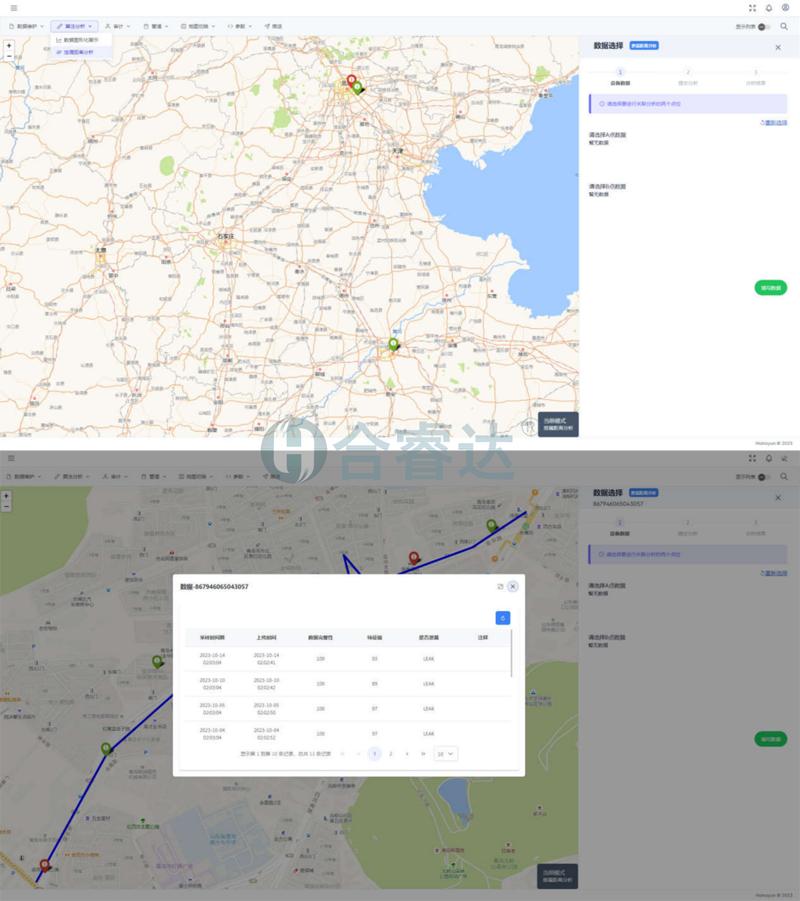

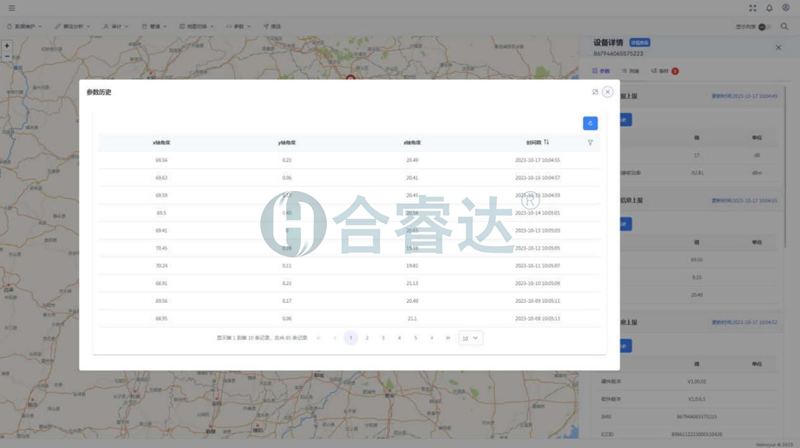

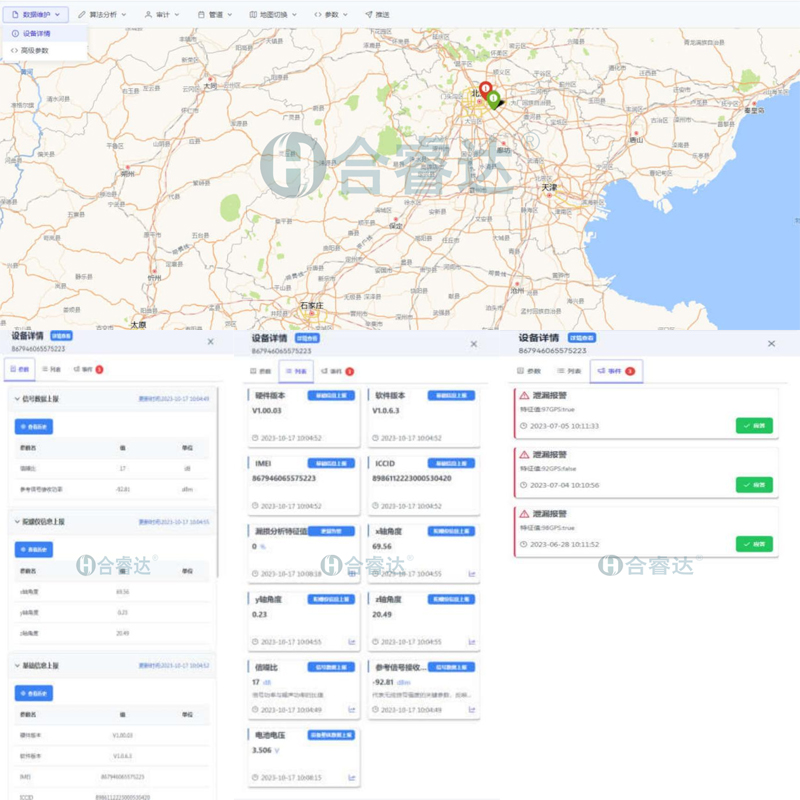

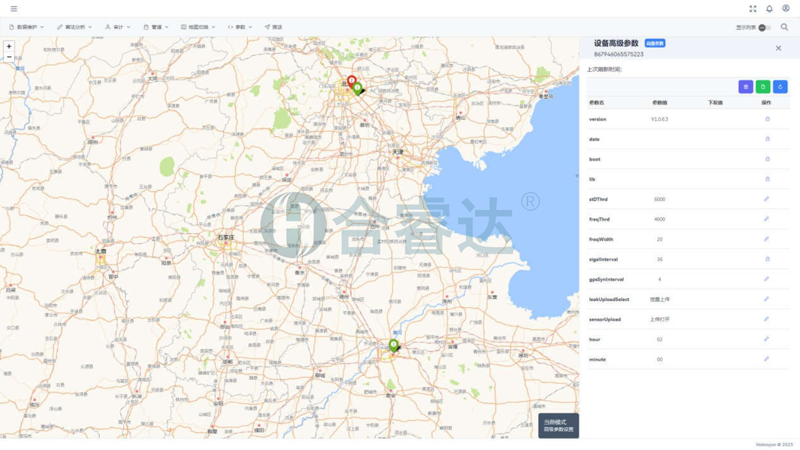

云平台:各类传感器数据整合分析,并进行可视化显示。
4. 通讯、供电方案
太阳能+锂电池(适用于无电源场景)。
4.1.供电系统:
GNSS监测主机与采集仪供电采用太阳能供电。主要设备有:100W太阳能板,100AH蓄电池,太阳能控制器,监测主机。连接示意图如下:
4.2.通讯系统:
普适型监测数据传输采用4G 传输模块,应用 4G 网络传输至部署在云平台上的物联网系统,并通过物联网云平台进行网络发布转发到服务器。

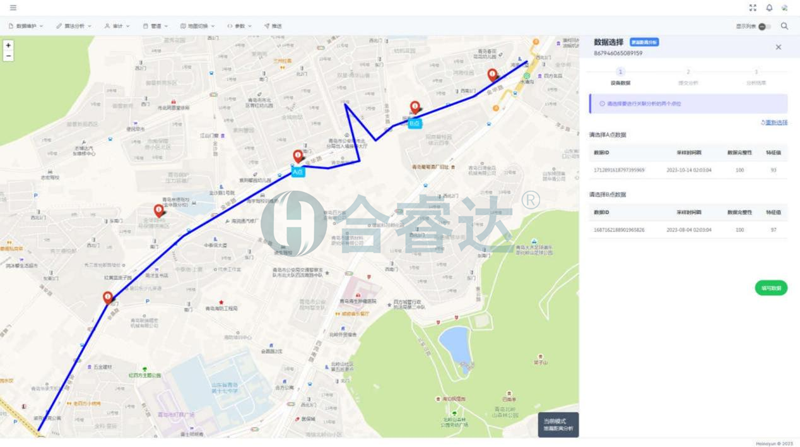

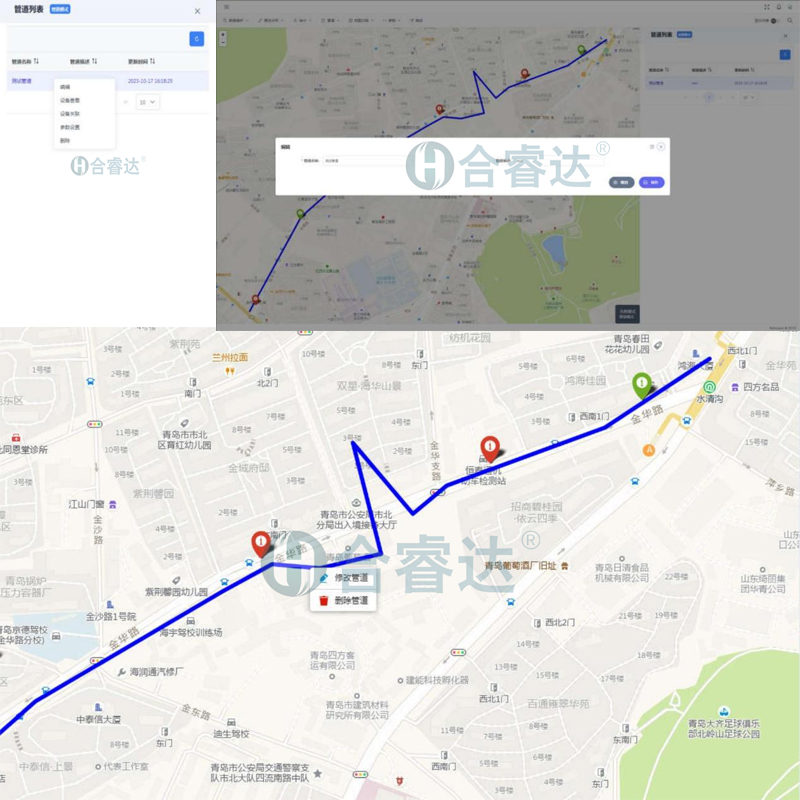

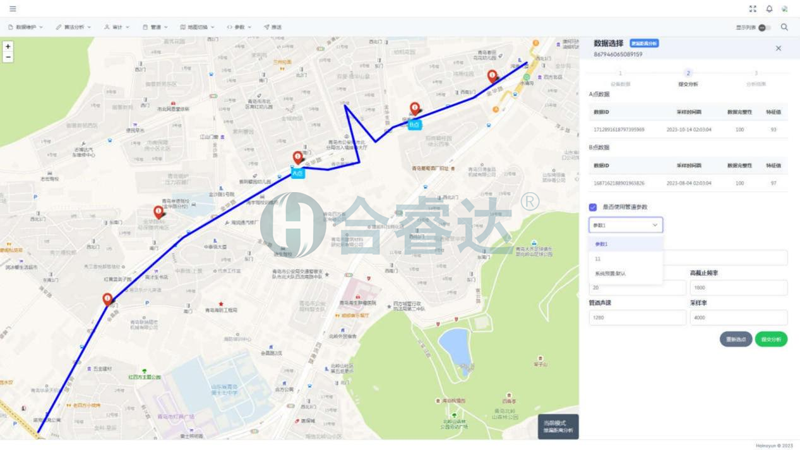

服务器通过解算软件解析数据,输出原始坐标值,解算后数据传输至展示平台,平台展示累计位移量。

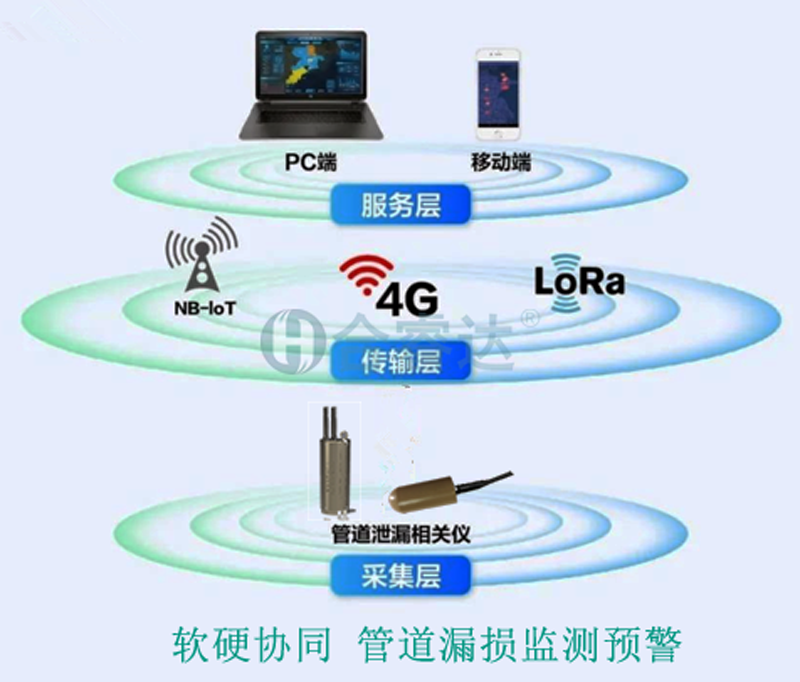

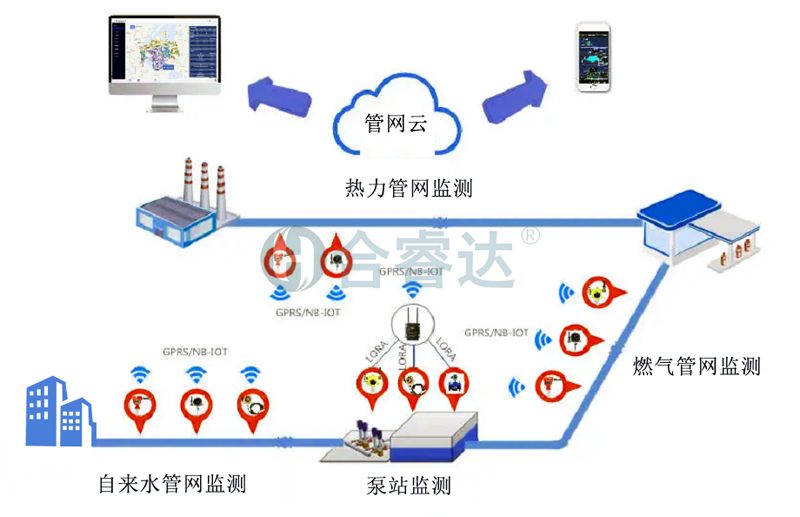

图4.1数据传输物联网系统
(三)、系统架构
感知层(传感器) → 传输层(网关/通信模块) → 数据处理层(边缘计算+云平台) → 应用层(可视化、预警)
3.1设备安装部署
位移监测:安装在支墩侧边表面或基础连接处。
倾角传感器:布设在支墩顶部及关键支撑点。
应变计传感器:嵌入支墩混凝土内部,监测应力集中区域。
3.2数据分析场景
实时报警:位移超限(如>5mm)、倾角突变(>0.5°)触发声光报警。
长期趋势:通过历史数据预测支墩寿命,优化检修周期。
(四)、方案优势
优势:
实时性:分钟级数据更新,快速响应突发风险。
可扩展性:支持新增传感器与算法模型迭代。
成本优化:
减少人工巡检频率,降低维护成本。
(五)、预期效果
支墩失效预警时间提前≥72小时。
维护成本降低30%-50%。
延长管道系统使用寿命15%-20%。
